4.1. Подготовка основания под укладку пароизоляции.

4.1.1. Стыки несущих железобетонных плит замоноличиваются, поверхность неровных плит или монолитного основания затирается цементно-песчаным раствором марки не ниже М150.

4.2. Устройство пароизоляции.

4.2.1. Пароизоляцию рекомендуется укладывать непосредственно перед устройством теплоизоляционного слоя.

4.2.2. До начала укладки пароизоляционного слоя необходимо:

· закончить все виды строительных работ на покрытии;

· установить металлические компенсаторы в местах устройства деформационных швов.

4.2.3. Укладку битумных материалов (Линокром, Бикрост) можно производить при температуре наружного воздуха выше +5?С.

4.2.4. На все вертикальные поверхности пароизоляционный материал необходимо наклеить, сплошной приклейкой, заводя выше теплоизоляционного слоя.

4.2.5. На всей горизонтальной плоскости рулоны битумного материала склеивают в швах, обеспечив нахлестку полотнищ 80-100мм в боковых швах и 150 мм в торцевых.

4.3.1. Укладка теплоизоляционных плит и устройство стяжки рекомендуется производить в одну и ту же смену. Плиты следует укладывать в направлении «на себя». Это уменьшит повреждения плит в процессе их укладки.

4.3.2. Перед выполнением монолитной теплоизоляции на цементном вяжущем следует провести нивелировку поверхности несущих плит для установки маяков, определяющих толщину укладки теплоизоляции.

4.3.3. При устройстве теплоизоляции из двух и более слоев плитного утеплителя, швы между плитами располагать «вразбежку» (см. рис. 7), обеспечивая плотное прилегание плит друг к другу. Швы между плитами утеплителя более 5 мм должны заполняться теплоизоляционным материалом.

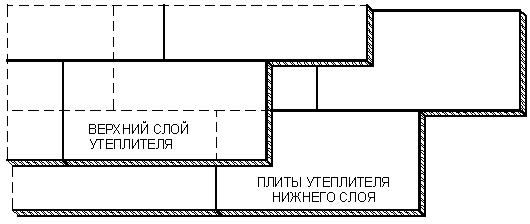

Рис. 7. Смещение плит верхнего и нижнего слоев при укладке.

4.3.4. Укладку утеплителя проще всего начинать с угла кровли. При укладке теплоизоляционные плиты дополнительно режут так чтобы стыки плит 1-го и 2-го слоев не совпали (см. рис. 8). Такая разрезка утеплителя подходит для утеплителей размером 500?1000 мм или 600?1200 мм.

Для плит размером 500?1000 мм - а равна 250 мм.

Для плит размером 600?1200 мм - а равна 300 мм.

Рис. 8 Раскладка теплоизоляционных плит при двухслойной укладке.

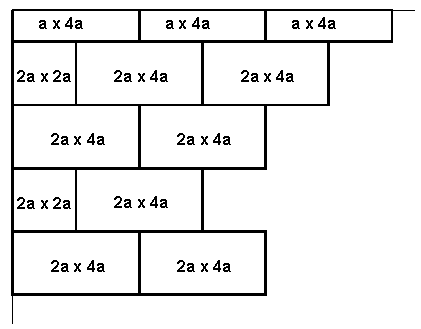

Раскладка утеплителя 1 слоя.

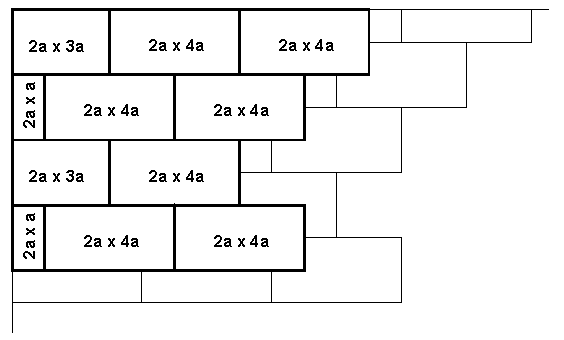

Раскладка утеплителя 2 слоя.

При такой разрезке теплоизоляционных плит швы плит первого и второго слоя не совпадают и количество отходов от распила практически нулевое.

Для упрощения укладки плитного утеплителя в непрямых углах рекомендуем применить следующий способ разрезки плит (см. рис. 9).

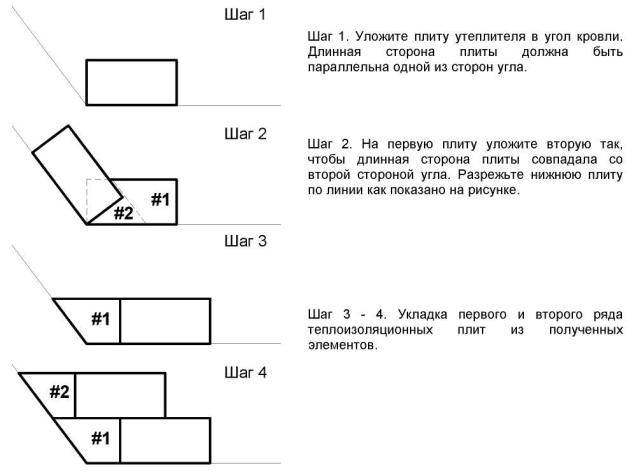

Рис. 9. Раскрой и расположение теплоизоляционных плит в непрямых углах кровли.

4.3.5. Плиты утеплителя могут быть склеены между собой горячим битумом или битумной мастикой. Склеивание должно быть равномерным и составлять не менее 30% от площади склеиваемых поверхностей.

4.3.6. Промокший во время монтажа минераловатный утеплитель должен быть удален и заменен сухим.

4.4. Устройство основания под водоизоляционный ковер.

4.4.1. Во вновь устраиваемых цементно-песчаных стяжках выполняют температурно-усадочные швы шириной около 5 мм, разделяющие стяжку на участки не более чем 6?6 м, стяжки из асфальтобетона делят на карты 4?4 м. Швы должны совпадать с торцевыми швами несущих плит и располагаться над швами в монолитной теплоизоляции.

4.4.2. Свежеуложенные цементно-песчаные стяжки могут быть огрунтованы битумным праймером. Огрунтовку производят через 3-4 часа после укладки цементно-песчаной стяжки. Праймер готовят, вливая горячий битум в керосин в соотношениях 1:2-1:3.

4.4.3. Допускается наличие на основании под укладку кровельного ковра плавно нарастающих неровностей не более 10 мм поперек уклона и не более 5 мм вдоль уклона. Количество неровностей должно быть не более двух на 4 м² площади основания. Проверка ровности основания осуществляется контрольной 2-х метровой рейкой. Для оснований из штучных материалов неровности поперек и вдоль уклона не должны превышать 10 мм.

4.4.4. Воронки внутренних водостоков должны быть установлены согласно проекту в пониженных местах кровли с механическим креплением их к конструкциям здания.

4.4.5. В местах примыкания к стенам, парапетам, вентиляционным шахтам и другим кровельным конструкциям выполнить наклонные бортики под углом 45? и высотой 100 мм из цементно-песчаного раствора или асфальтобетона.

4.4.6. Вертикальные поверхности конструкций, выступающих над кровлей и выполненных из штучных материалов (кирпича, пенобетонных блоков и т.д.), необходимо оштукатурить цементно-песчаным раствором М150 на высоту подъема дополнительного водоизоляционного ковра, не менее чем на 350 мм.

4.5. Подготовительные работы перед укладкой кровельного ковра.

4.5.1. Качественная укладка битумных материалов при температуре ниже +5?C может быть обеспечена только при работе в "тепляках". После хранения или транспортировки материалов при отрицательной температуре, битумные рулонные материалы необходимо отогреть до температуры не менее +15?С. Это позволит избежать потери посыпки при разворачивании рулона материала. Вода, попавшая между слоями кровельного материала и замерзшая там, при разворачивании рулона может содрать посыпку.

4.5.2. Перед устройством водоизоляционного ковра произвести подготовительные работы:

· основание очистить от пыли, мусора, посторонних предметов (в зимнее время - от наледи и снега);

· удалить кровельный ковер (при капитальном ремонте);

· заделать раствором раковины, трещины, неровности.

4.5.3. После получения кровельных материалов необходимо провести проверку качества применяемых материалов на соответствие ТУ.

4.5.4. Проверить влажность основания. Влажность цементно-песчаных стяжек не должна превышать 4% по массе, а стяжек из асфальтобетона - 2,5%.

4.5.5. К устройству водоизоляционного ковра приступают после составления и подписания акта на скрытые работы.

4.5.6. Водоизоляционный ковер выполняется по проекту, где указывается наименование материалов, их марки и количество слоёв, а также способ крепления ковра к основанию.

4.5.7. Для обеспечения необходимого сцепления наплавляемых рулонных материалов с основанием кровли, все поверхности основания из цементно-песчаного раствора и бетона, должны быть огрунтованы грунтовочными холодными составами (праймерами). Грунтовка, наносимая на высохшие цементно-песчаные поверхности, может приготовляться из битума (марок БН 70/30, БН 90/10 БНК 90/30) и быстроиспаряющегося растворителя (бензин, нефрас) разбавленного в соотношении 1:3 - 1:4 по весу или битумных мастик с теплостойкостью выше 80?С, разбавляемых до нужной консистенции.

4.5.8. Грунтовку наносят с помощью кистей или щеток (см. рис. 10).

Рис. 10. Нанесение грунтовки.

4.5.9. Кровельные материалы наплавляются только после полного высыхания огрунтованой поверхности (на приложенном к высохшей грунтовке тампоне не должно оставаться следов битума).

4.5.10. Не допускается выполнение работ по нанесению грунтовочного состава одновременно с работами по наплавлению кровельного ковра.

4.5.11. Температурно-усадочные швы в стяжках необходимо перекрывать полосами рулонного материала шириной 100-150мм. Для полос используют материал с крупнозернистой посыпкой, укладывая его посыпкой к основанию.

4.5.12. Устройство водоизоляционного ковра выполняют путём подплавления нижнего слоя материала пламенем от газовых или соляровых горелок, или с применением оборудования с инфракрасным излучением.

4.5.13. До начала укладки кровельного ковра основной плоскости кровли в зоне водоприёмных воронок наклеивается один слой материала размером 700х700 мм. Слои основного кровельного ковра и слой усиления должны заходить на водоприемную чашу, прижимной фланец которой притягивают к чаше воронки гайками, а чашу воронки крепят к плитам покрытия хомутами.

4.6. Укладка наплавляемого рулонного кровельного материала.

4.6.1. При уклонах более 15% раскатка рулонов на скате кровли осуществляется параллельно направлению уклона, при меньших - параллельно или перпендикулярно уклону (см. рис. 11).

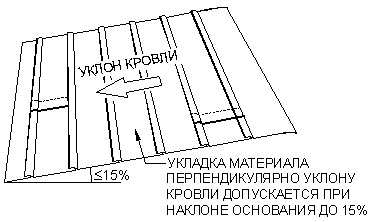

Рис. 11. Укладка материала на скате кровли.

4.6.2. Перекрестная наклейка полотнищ рулонов не допускается.

4.6.3. Укладку рулонного материала начинают с нижележащих участков.

4.6.4. В процессе производства кровельных работ должен быть обеспечен нахлест смежных полотнищ не менее 80 мм (боковой нахлест). Торцевой нахлест рулонов должен составлять 150 мм (см. рис. 12).

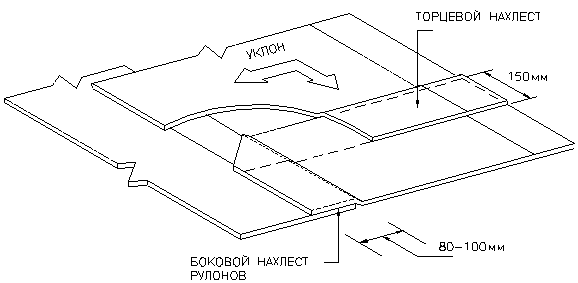

Рис. 12. Нахлесты полотнищ рулонного материала.

4.6.5. Расстояние между боковыми стыками кровельных полотнищ в смежных слоях должно быть не менее 300 мм. Торцевые нахлесты соседних полотнищ кровельного материала должны быть смещены относительно друг друга на 500 мм (см. рис. 13)

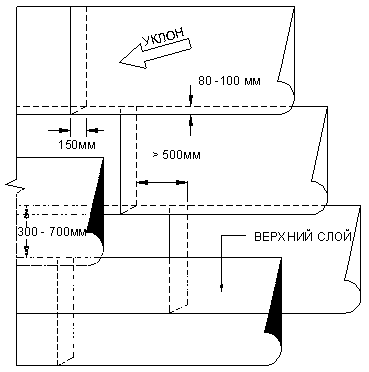

Рис. 13. Смещение полотнищ кровельного материала в смежных слоях.

4.6.6. Технологические приемы наклейки наплавляемого рулонного материала выполняют в следующей последовательности:

· на подготовленное основание раскатывают рулон, примеряют по отношению к соседним, обеспечивая необходимый нахлест полотнищ;

· скатывают к середине, намотку лучше производить на трубу или картонную шпулю;

· разогревают нижний приклеивающий слой рулона с одновременным нагревом основания или поверхности ранее наклеенного слоя. Рулон постепенно раскатывают, дополнительно прикатывая катком. Особенно тщательно прикатывают места нахлестов;

· аналогично наклеивают вторую половину рулона.

При наплавлении кровельного материала кровельщик раскатывает рулон «на себя» (см. рис. 14).

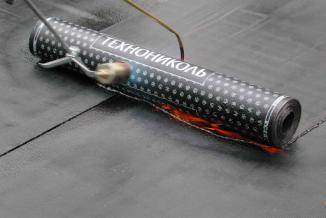

Рис. 14. Положение рабочего при укладке.

Рулон необходимо раскатывать на разогретый нижний слой материала. Нагрев производят плавными движениями горелки так, чтобы обеспечивался равномерный нагрев материала и поверхности основания. Хорошей практикой является движение горелки буквой «Г» с дополнительным нагревом той области материала, которая идет внахлест.

Нежелательно ходить по только что уложенному материалу, это приводит к ухудшению внешнего вида кровли: посыпка утапливается в слой битумного вяжущего, и на поверхности материала остаются темные следы.

Для качественного наплавления материала на основание или на ранее уложенный слой необходимо добиваться небольшого валика (см. рис. 15).

Рис. 15. Валик расплавленного битумного вяжущего.

Признаком хорошего, правильного прогрева материала является вытекание битумного вяжущего из-под боковой кромки материала, примерно на 3-15 мм (см. рис. 16). Валик битума, вытекший из бокового нахлеста, шириной более 5 мм рекомендуется сверху присыпать посыпкой. Этот валик также является гарантией герметичности нахлеста.

Рис. 16. Битумное вяжущее, вытекшее из-под кромки материала. (для сравнения монета 10 коп.)

Наклеиваемые полотнища не должны иметь складок, морщин, волнистости.

Для качественной приклейки материала по всей поверхности и недопущения вышеуказанных дефектов полотнища прикатывают мягкими щетками и валиками, движения которых должны быть от оси рулона по диагонали к его краям. Особенно тщательно приглаживают кромки материала.

4.6.9. Одновременно с укладкой первого слоя основного кровельного ковра оклеивают первым слоем выступающие кровельные конструкции и парапетные стены. Такая укладка препятствует попаданию воды под кровельный ковер в местах примыканий.
