Устройство примыканий кровельного ковра к вертикальным поверхностям.

4.7.1. Основной кровельный ковер в местах примыкания к вертикальным поверхностям, должен заводиться на вертикальную часть выше переходного бортика. В местах примыкания к вертикальным поверхностям наклеиваются два дополнительных слоя усиления с основой из стеклоткани, с заведением до проектной отметки на вертикальную поверхность (см. рис. 17).

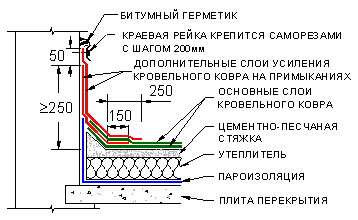

Рис. 17. Примыкание кровельного ковра к вертикальной поверхности.

Первый слой усиления кровельного ковра должен заходить на вертикальную поверхность не менее чем на 250 мм. Второй слой, из материала с посыпкой, должен перекрывать на вертикальной поверхности первый минимум на 50 мм.

Примыкания к вертикальным поверхностям при работе с использованием газовых или соляровых горелок, выполняют в следующей последовательности:

· после укладки 1-го слоя основного кровельного ковра, от рулона отрезают кусок материала длиной, равной проектной высоте заводки на вертикальную поверхность, плюс 150 мм для заводки на горизонтальную поверхность;

· cкладывают материал поперек полотна на расстоянии 150 мм от края и прикладывают к примыканию;

· придерживая нижний конец полотна, начинают подплавление покровного слоя и приклеивание к вертикальной поверхности;

· затем нижний конец приклеивается к горизонтальной поверхности;

· после укладки верхнего слоя основного кровельного ковра, аналогично выполняется наклейка верхнего слоя с напуском на горизонтальную поверхность 250 мм (на 100 мм перекрывая первый слой усиления кровельного ковра на примыкании)

Если рулоны кровельного материала основных слоев кровельного ковра укладывают параллельно парапетной стене, то расположение слоев меняется (см. рис. 18).

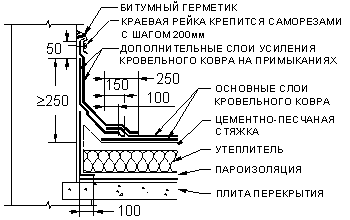

Рис. 18. Примыкание кровельного ковра к вертикальной поверхности (альтернативный вариант).

Основные слои кровельного материала укладывают вплотную к переходному бортику. Дополнительно на переходной бортик укладывают еще один слой кровельного материала, заходящий на горизонтальную поверхность на 100 мм.

4.7.2. Варианты закрепления края кровельного ковра на вертикальных поверхностях в примыканих кровельного ковра к парапетным стенам, лифтовым шахтам:

4.7.2.1. Примыкание кровли к стене с механическим креплением краевой рейкой края кровельного ковра (см. рис. 19, 20).

В краевой рейке пробиты отверстия с шагом 100 мм. Верхняя кромка рейки имеет отгиб, обеспечивающий герметизацию шва между металлической рейкой и плоскостью стены. Рейка монтируется на гладкие вертикальные поверхности (оштукатуренные кирпичные стены, монолитный бетон, бетонные плиты).

Краевая рейка не может устанавливаться на деревянные поверхности и металлические фартуки.

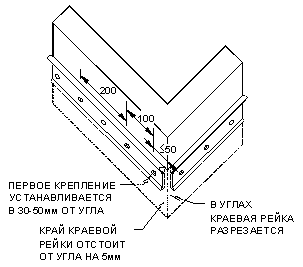

В местах внутренних или внешних углов краевая рейка режется. Изгибать рейку в углах нельзя. Край краевой рейки должен крепиться на расстоянии не более 50 мм от угла кровли (см. рис. 21).

В местах углов расстояние между первым и вторым саморезами (считая от угла) 100 мм, все последующие саморезы устанавливаются с шагом 200 мм.

При монтаже необходимо выдерживать расстояние в 5-10мм между краевыми рейками.

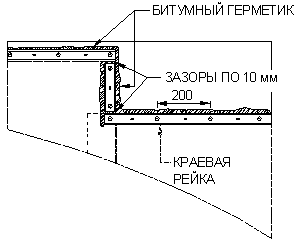

Во всех местах, где дополнительные слои усиления кровельного ковра заканчиваются, установите краевую рейку вертикально. После установки краевой рейки уложите битумный герметик в зазор между верхним отгибом и стеной. Вертикально установленную краевую рейку обрабатывают битумным герметиком с двух сторон (см. рис. 22).

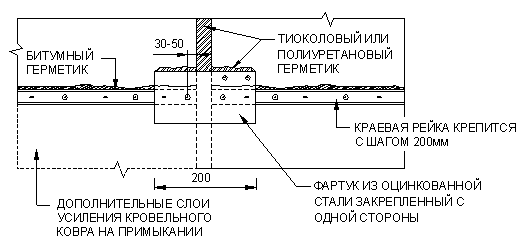

В кровлях с парапетной стеной из бетонных панелей, в местах стыка бетонных панелей рейка разрезается. Сверху устанавливается фартук из оцинкованной стали, перекрывающий место разрыва. Фартук крепится саморезами с одной из сторон и промазывается полиуретановым или тиоколовым герметиком для межпанельных швов (см. рис. 23).

Рис. 23. Краевая рейка на стене из бетонных плит.

4.7.2.2. Примыкание с подведением края кровельного ковра под «выдру» (см. рис. 24).

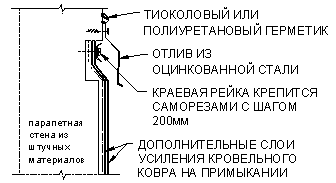

Рис. 24 Заведение края кровельного ковра под выдру в парапетной стене.

Дополнительные слои фиксируются к основанию краевой рейкой или саморезами с шайбой

? 50 мм. Шаг установки крепежных элементов 200 мм.

4.7.2.3. Примыкание кровельного ковра к кирпичной стене (см. рис. 25).

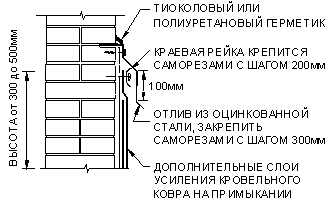

Рис. 25 Закрепление края кровельного ковра на кирпичной стене.

При невозможности оштукатурить кирпичную стену целиком и отсутствии «выдры» в примыкании кровельного ковра к кирпичной стене, в стене прорезают штрабу под установку отлива. Ниже штрабы стену оштукатуривают цементно-песчаным раствором М150. Дополнительные слои усиления кровельного ковра на примыкании заводят на высоту не менее 300 мм и край фиксируют краевой рейкой. Отлив из оцинкованной стали должен заходить в штрабу не менее чем на 50 мм и сверху промазан полиуретановым или полисульфидным (тиоколовым) герметиком.

4.7.2.4. Примыкание к парапетной стене высотой менее 500 мм.

При высоте парапетной стены менее 500 мм, дополнительные слои кровельного ковра заводят на парапетную стену (см. рис. 26, 27). Верхний дополнительный слой должен заходить на фасадную часть здания на 50-100мм (см. рис. 26).

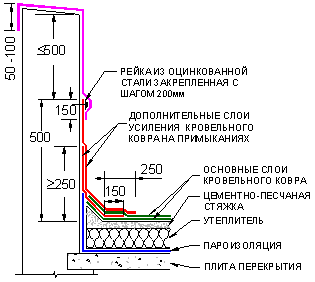

Рис. 26 Примыкание кровельного ковра к парапетной стене высотой менее 500 мм.

При креплении парапетного фартука расстояние между точками крепления определяется жесткостью профиля, но не должно превышать 600 мм.

Не рекомендуется жестко скреплять все листы стальных фартуков между собой. Листы можно скреплять в секции длинной не более 4 м.

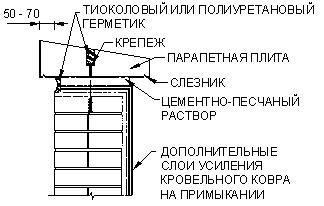

Рис. 27 Примыкание кровельного ковра к парапетной стене с парапетным камнем.

Стыки парапетных плит необходимо герметизировать тиоколовым (полисульфидным) или полиуретановым герметиком.

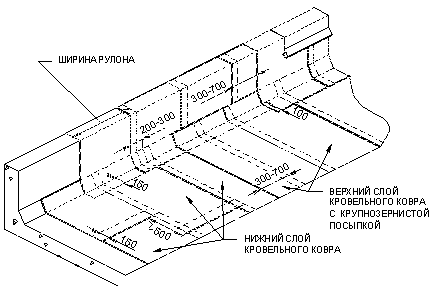

Рис. 28. Раскладка полотнищ рулонного материала на примыканиях к парапету.

Заводить материал на парапетные стены, высотой до 1 м можно, дополнительно фиксируя полотнища кровельного материала к парапетной стене через 500 мм (см. рис. 29). Сверху парапетная стена должна также закрываться фартуком из оцинкованной стали или парапетной плитой.

Рис. 29. Примыкание кровельного ковра к парапетной стене с парапетным камнем.

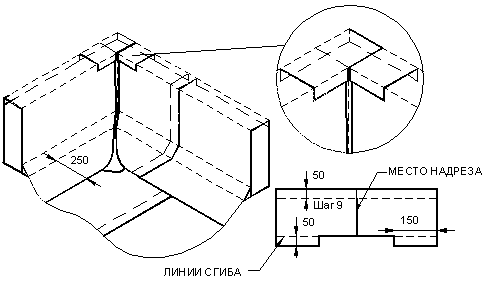

4.7.3. Вариант раскроя и укладки материала во внутреннем угле кровли.

4.7.4. Вариант раскроя и укладки материала на наружной поверхности угла кровли.

4.8. Сопряжение кровельного ковра с выступающими кровельными конструкциями.

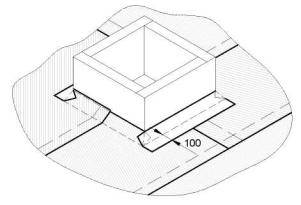

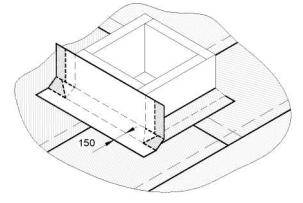

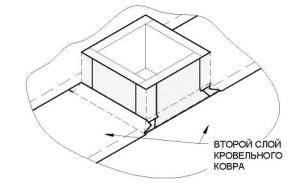

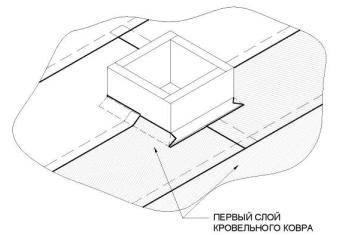

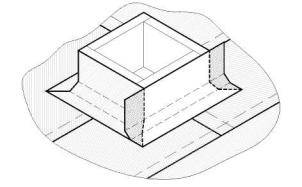

4.8.1. Сопряжение кровельного ковра с трубами квадратного сечения.

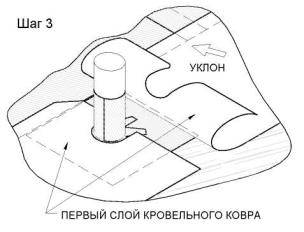

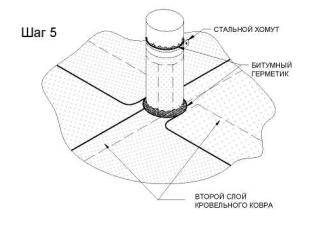

4.8.2. Сопряжение кровельного ковра с круглыми стальными трубами диаметром от 100 мм.

Данный способ изготовления примыкания кровельного ковра не применим к пластиковым трубам, пучкам трубок и для горячих труб.

4.9. Ремонт кровельного ковра.

Если поверхность кровельного ковра имеет механические повреждения, она может быть легко отремонтирована.

Небольшие повреждения кровельного ковра, такие как проколы, порезы заделываются установкой заплатки на поверхность кровельного ковра.

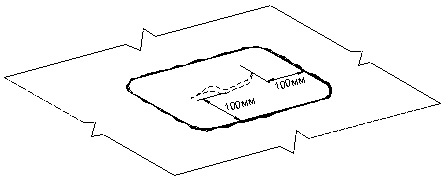

Заплата должна иметь закругленные края и перекрывать поврежденную поверхность не менее чем на 100 мм. Во всех направлениях.

Порядок установки заплаты:

· Очистить место повреждения от мусора и пыли.

· Вырезать заплатку на 100 мм перекрывающую место повреждения кровельного ковра и скруглить углы на заплатке.

· Разогреть место установки заплаты пламенем пропановой горелки и утопить посыпку шпателем в верхний слой битумного вяжущего.

· Наплавить заплатку на место повреждения.
