Конструктивные решения элементов покрытия

Предыдущая глава|Оглавление|Следующая глава

3.1. Пароизоляция.

3.1.1. Требуемое сопротивление паропроницанию пароизоляционного слоя определяется исходя из условия недопустимости накопления влаги в ограждающей конструкции при расчете за годовой период эксплуатации. Материал для пароизоляционного слоя и количество слоев определяют с учетом температурно-влажностного режима в ограждаемых помещениях и климатических условий в районе строительства, расчет производят в соответствии с требованиями СНиП II-3-79* «Строительная теплотехника».

3.1.2. Битумные материалы (Линокром ХПП, Бикрост ХПП), рекомендуется применять для устройства пароизоляционного слоя только по монолитнобетонным основаниям.

3.1.3. По основаниям из сборных железобетонных плит пароизоляцию предусматривают из битумных материалов (Бикрост ТПП (СПП), Линокром ТПП (СПП)) с основой из стеклоткани.

3.1.4. При уклонах более 10 % следует предусмотреть приклейку пароизоляционного материала к основанию. При меньших уклонах пароизоляция может выполняться из рулонного материала укладываемого насухо без приклейки к основанию.

3.1.5. Битумный материал, применяемый для пароизоляции, укладывают с перехлестом в боковых швах 80-100 мм и в торцевых 150 мм. Нахлесты полотнищ пароизоляционного материала должны быть сварены пламенем пропановой горелки или горячим воздухом.

3.1.6. На вертикальных поверхностях обязательна приклейка пароизоляции к основанию.

3.1.7. В местах примыкания к стенам, стенкам фонарей, шахтам и оборудованию, проходящему через кровлю, пароизоляция должна быть поднята выше теплоизоляционного слоя (см. рис. 3).

3.1.8. В местах деформационных швов пароизоляция должна перекрывать металлический компенсатор. Место перекрытия рекомендуется выполнить из битумно-полимерного материала (Техноэласт, Унифлекс), армированного нетканным полиэфирным полотном (полиэстером).

3.2. Теплоизоляция.

3.2.1. Выбор вида теплоизоляционного материала проводится с учётом класса функциональной пожарной опасности здания, степени огнестойкости и класса конструктивной пожарной опасности, в соответствии с требованиями раздела 5 СНиП 21-01-97*, «Пожарная опасность зданий и сооружений».

3.2.2. Толщина теплоизоляционного слоя принимается на основании теплотехнического расчёта в соответствии с требованиями СНиП II-3-79* «Строительная теплотехника». Расчетные параметры окружающей среды для различных регионов принимаются по СНиП 23-01-99 «Строительная климатология». Расчетные параметры внутреннего воздуха принимаются по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны с учетом требований СНиП 2.08.01-89 «Жилые здания», СНиП 2.09.02-85 «Производственные здания», СНиП 2.09.04-87 «Административные и бытовые здания», СНиП 2.08.02-89 Общественные здания и сооружения».

3.2.3. При устройстве кровель с основанием из ж/б плит с укладкой поверху утеплителя ц/п стяжки стяжки применяют минераловатный утеплитель с прочностью на сжатие при 10 % деформации не менее 0,4 МПа и плотностью не менее 150 кг/м³.

3.3. Основания под водоизоляционный ковер.

3.3.1. Основанием под водоизоляционный ковер могут служить ровные поверхности:

· железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже 150;

· монолитной теплоизоляции с прочностью на сжатие не менее 0,15 МПа из легких бетонов, а также материалов на основе цементного или битумного вяжущего с эффективным заполнителем - перлита, вермикулита и т.д.;

· выравнивающих монолитных стяжек из цементно-песчаного раствора и асфальтобетона с прочностью на сжатие соответственно не менее 15 (М150) и 0,8 Мпа.

3.3.2. Стяжки из песчаного асфальтобетона применяют в осенне-зимний период по монолитному и плитному утеплителям. Не допускается применять стяжки из асфальтобетона по сжимаемым (минераловатным и т.д.) и засыпным (керамзитовому гравию, перлитовому песку и т.д.) утеплителям, а также при наклейке рулонных материалов на холодных кровельных мастиках.

3.3.3. Не допускается устройство выравнивающих стяжек из цементно-песчаного раствора в кровельных конструкциях с несущим основанием из профилированного листа.

3.3.4. По засыпным утеплителям (керамзитовому гравию, перлитовому песку и т.д.) устраивают цементно-песчаные стяжки толщиной 50 мм с обязательным армированием дорожной сеткой.

3.3.5. В местах примыкания к стенам, парапетам, вентиляционным шахтам и другим кровельным конструкциям должны быть выполнены наклонные бортики (галтели) под углом 45? из цементно-песчаного раствора или асфальтобетона, высотой 100 мм.

3.3.6. Вертикальные поверхности конструкций, выступающих над кровлей и выполненных из штучных материалов (кирпича, пенобетонных блоков и т.д.), должны быть оштукатурены цементно-песчаным раствором М150 на высоту заведения края кровельного ковра, но не менее чем на 300 мм. Аналогично должны быть оштукатурены парапетные стены из штучных материалов.

3.4. Водоизоляционный ковер.

3.4.1. При капитальном ремонте или устройстве новой кровли кровельный ковер предусматривают из 2-х слоев. Для верхнего слоя применяют кровельный материал с крупнозернистой посыпкой (см. рис. 1).

Рис. 1. Материал с крупнозернистой посыпкой.

3.4.2. Варианты кровельных ковров из материалов Бикрост и Линокром с основанием кровли из пустотных, ребристых бетонных плит или монолитного железобетона (см. рис. 2):

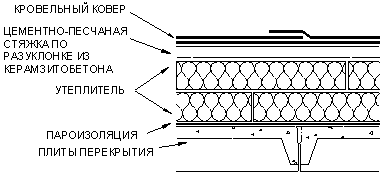

Рис. 2. Покрытие с применением несущих плит или монолитного железобетона.

3.4.3. Материалы Линокром ХПП (ХКП), Линокром ЭКП, Бикрост ХПП (ХКП) и Бикрост ЭКП применяются при ремонтах кровель из наплавляемых материалов без удаления старого кровельного ковра, в случаях, если старый кровельный ковер не имеет разрывов. При наличии небольших повреждений (проколов, порезов) необходимо усилить кровельный ковер установкой заплаты (см. п. 4.9).

3.4.4. В местах перепада высот и резких изломов цементно-песчаного или бетонного основания необходимо предусмотреть укладку дополнительного слоя кровельного материала. Дополнительный слой устраивают из материалов с основой из стеклоткани или полиэстера.

3.5. Сопряжение кровельного ковра с выступающими кровельными конструкциями и парапетными стенами.

3.5.1. В местах примыканий к вертикальным поверхностям основной кровельный ковер, укладываемый на основной плоскости кровли, усиливают дополнительными слоями (см. рис. 3).

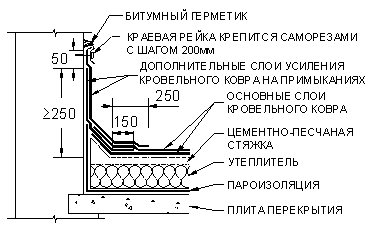

Рис. 3 Основные слои кровельного ковра и дополнительные слои усиления.

3.5.2. Материалы для дополнительных слоев усиления кровельного ковра:

3.5.3. Высота заведения на вертикальную поверхность дополнительных слоев усиления кровельного ковра на примыканиях должна составлять не менее 300 мм.

3.5.4. На вертикальных поверхностях дополнительные слои усиления механически фиксируют к основанию с помощью краевой рейки или шайбами ? 50 мм. Крепление осуществляют с помощью дюбелей или саморезами по бетону с шагом 200 мм.

3.5.5. В случаях заведения дополнительных слоев усиления на парапетную стену, край верхнего слоя усиления должен заводится на фасадную часть парапетной стены.

3.6. Примыкание кровельного ковра к трубам.

3.6.1. Примыкания к круглым трубам.

Стальные трубы диаметром не менее 100 мм могут обклеиваться наплавляемым материалом, а герметизация труб малого диаметра может осуществляться с помощью стального стакана и двухкомпонентного герметика.

3.6.2. Стальной стакан с герметиком.

Стальной стакан, заполненный двухкомпонентным герметиком, применяется для герметизации:

· жестких труб малого диаметра;

· пучков труб;

· гибких труб;

· опор необычной формы (конструктивные балки, каналы и т.д.);

· анкеров.

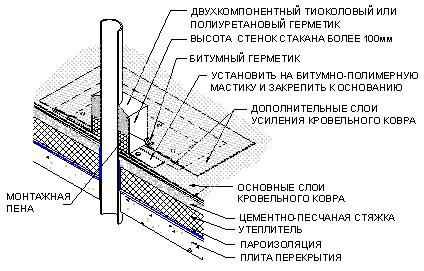

Рис. 4 Примыкание кровельного ковра к трубам (пучкам труб) малого диаметра.

Стенки металлического стакана ограничивают растекание герметизирующей мастики, а металлический горизонтальный фланец необходим для сопряжения с кровельным ковром (см. рис. 4). После укладки кровельного ковра, в месте установки металлического стакана на основание наносится слой горячей битумной или битумно-полимерной мастики. Металлический стакан с фланцем устанавливается на мастику и дополнительно крепится к основанию крепежными элементами. Расстояние между трубками или расстояние от трубки до края стакана должно быть не менее 25 мм. При укладке двух дополнительных слоев усиления, материал заводится на фланец вплотную к стенкам металлического стакана. Нижняя часть стакана заполняется монтажной пеной, а сверху (на глубину не менее 4 см) заполняется двухкомпонентным полисульфидным (тиоколовым) или полиуретановым герметиком.

3.6.2. При пропуске через кровлю горячих труб вокруг них ставится короб, заполняемый минераловатным утеплителем, а кровельный ковер примыкает к коробу.

3.6.3. Для сопряжения кровельного ковра с пучком горячих труб, вокруг места выхода из основания также устанавливается утепленный короб. Вывод трубок осуществляется через боковую сторону.

3.7. Температурно-деформационные швы зданий.

Устройство деформационных швов в кровле определяется геометрией здания и конструкцией.

3.7.1. Деформационные швы устраиваются в кровле всегда если:

· в этом месте проходит деформационный шов здания;

· если длина здания или ширина более 60м;

· в местах стыка кровельных оснований с разными коэффициентами линейного расширения (бетонные плиты перекрытия, примыкающие к основанию из оцинкованного профлиста);

· кровля примыкает к стене соседнего здания;

· в местах изменения направления укладки элементов каркаса здания, прогонов, балок и элементов основания кровли;

· в местах изменения температурного режима внутри помещений.

·

Чтобы снизить вероятность протечки кровли через деформационный шов необходимо уклоны на кровле сформировать таким образом, чтобы вода уходила в разные стороны от деформационного шва.

При устройстве деформационных швов кровельный ковер лучше всего разорвать (см. рис. 5).

В качестве пароизоляционной мембраны в конструкции деформационного шва может использоваться рулонная резина.

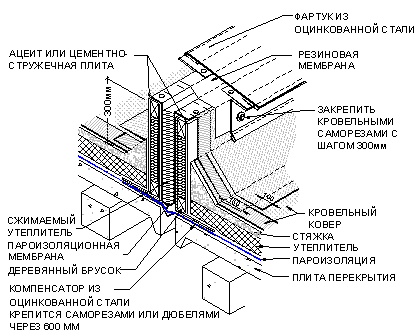

Рис. 5. Деформационный шов.

3.7.2. ТДШ со стенками из легкого бетона или штучных материалов может устанавливаться в кровлях с бетонным основанием или с основанием из ж/б плит.

3.7.3. Стенки ТДШ устанавливается на несущие конструкции. Край стенки ТДШ должен быть выше поверхности кровельного ковра на 300 мм. Шов между стенками должен быть не меньше 30 мм.

3.7.4. Металлический компенсатор, устанавливаемый в ТДШ, не может служить пароизоляцией. Необходима укладка дополнительных слоев пароизоляционного материала на компенсатор.

3.8. Воронки внутреннего водостока.

3.8.1. Площадь кровли, приходящаяся на одну воронку, и диаметр воронки должны устанавливаться из расчета с учетом норм проектирования соответствующих зданий и требований строительных норм по проектированию канализации и водостоков зданий.

3.8.2. Водоприемные воронки внутреннего водостока должны располагаться равномерно по площади кровли на пониженных участках преимущественно вдоль каждого ряда разбивочных осей здания.

3.8.3. На каждом участке кровли, ограниченном стенами, парапетом или деформационными швами, должно быть не менее двух воронок.

3.8.4. Местное понижение кровли в местах установки воронок внутреннего водоотвода должно составлять 20 - 30 мм в радиусе 500 мм за счет уменьшения толщины слоя утеплителя или за счет основания под водоизоляционный ковер.

3.8.5. Водоприемные воронки, расположенные вдоль парапетов, других выступающих частей зданий должны находиться от них на расстоянии не менее 450 мм. Не допускается установка водосточных стояков внутри стен.

3.8.6. Водоотводящее устройство не должно менять своего положения при деформации основания кровельного ковра или прогибе несущего основания кровли. Чаши водосточных воронок должны быть прикреплены к несущему основанию кровли и соединены со стояками через компенсаторы.

Рис. 6 Пластиковая воронка с прижимным кольцом.

3.8.7. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию. Допускается предусмотреть обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

3.8.8. Места приклейки водоизоляционного ковра к фланцам водоприемной чаши водоприемной воронки должны быть усилены дополнительным слоем наплавляемого материала.
