Кровельные и гидроизоляционные материалы

Предыдущая глава|Оглавление|Следующая глава

1.1 Номенклатура и параметры материалов
1.1.1 ЗАО «Оргкровля» выпускает следующие виды рулонных кровельных материалов:
Рубитэкс (ТУ 5774-003-00289973-2002);
Стеклоэласт (ТУ 5774-007-00289973-2002);
Эластобит (ТУ 5774-010-00289973-2005);
Стеклоизол (ТУ 5774-004-00289973-96)

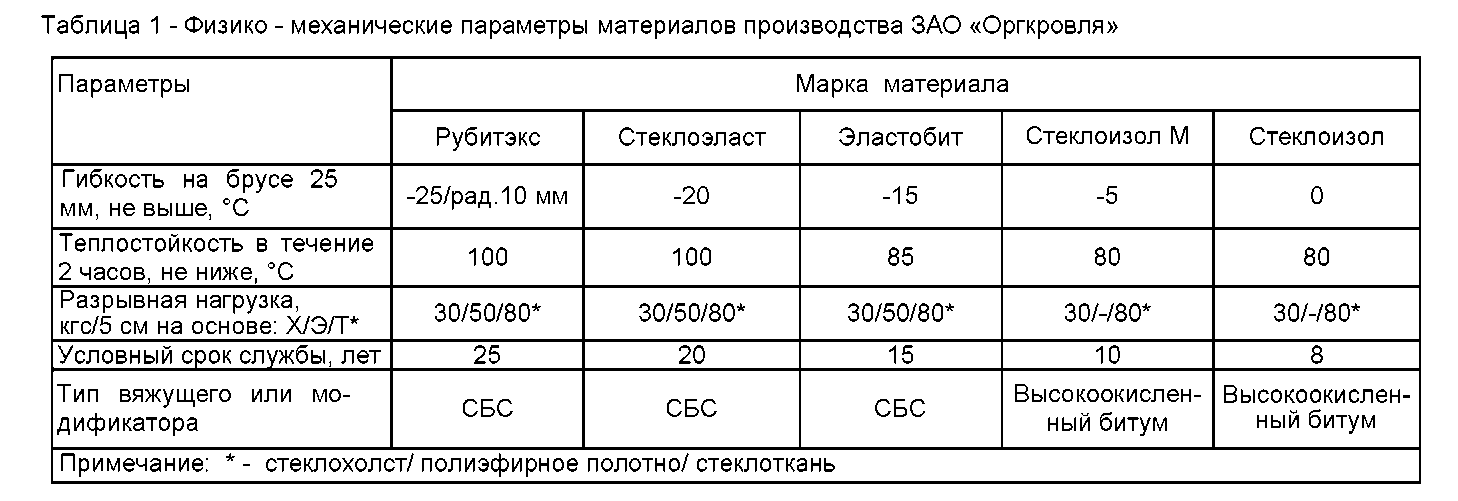

1.1.2 Основные характеристики кровельных материалов приведены в таблице 1.



1.1.3 По пожарной опасности материалы имеют следующие показатели:
- группа горючести - Г4 (по ГОСТ 30244);
- группа воспламеняемости - ВЗ (по ГОСТ 30402);
- группа распространения пламени - РП4 (по ГОСТ Р 51032).

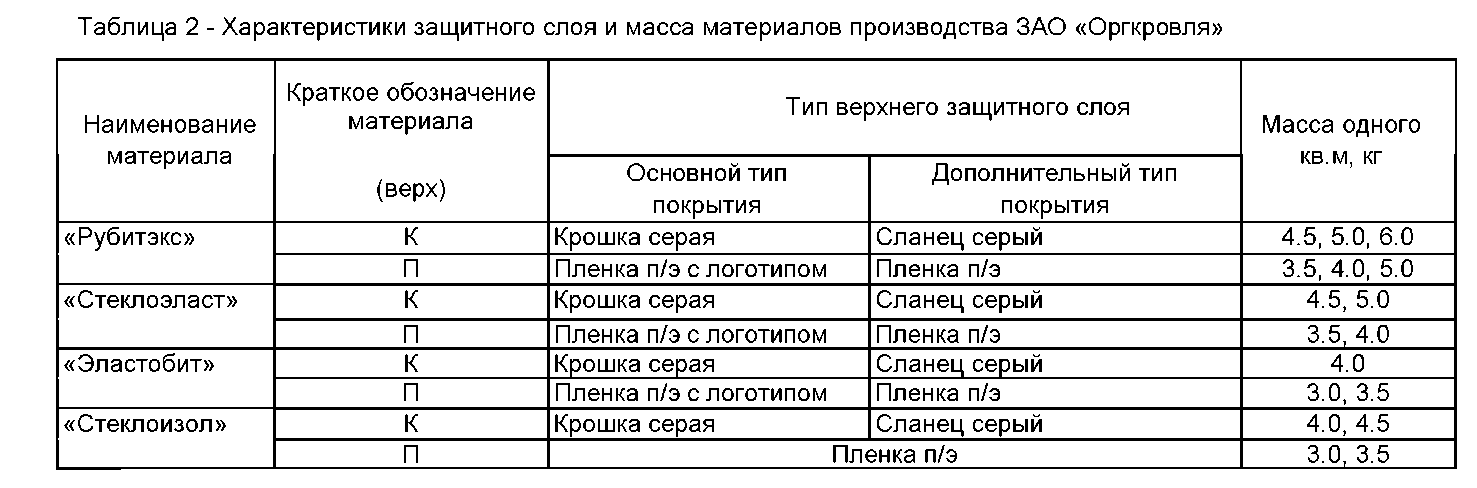

1.1.4 Средние значения массы одного квадратного метра и подразделение материалов по характеристикам защитного слоя приведены в таблице 2.

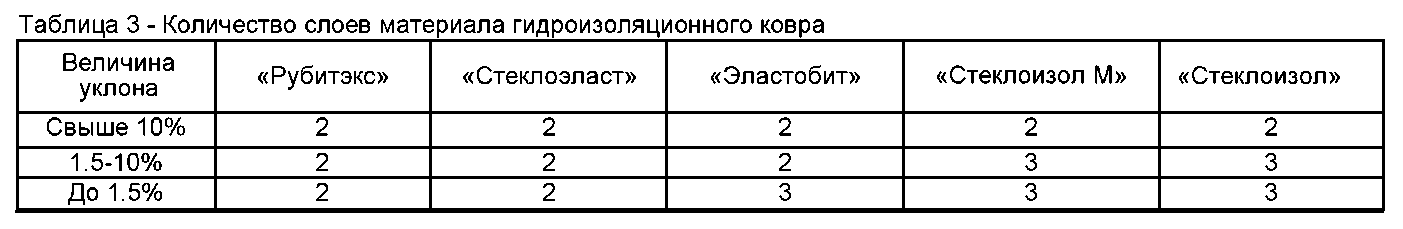

1.2 Рекомендации по применению материалов Применение кровельных материалов в зависимости от величины уклона и физико-механических параметров приведены в таблице 3.



1.3 Требования к устройству оснований под кровлю
Основанием под водоизоляционный ковер могут служить ровные поверхности:
- железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже 100 или бетоном класса не ниже В 7,5;
- теплоизоляционных плит, предел прочности которых на сжатие при 10 %-ной линейной деформации не менее 0,06 МПа, что соответствует нормативным требованиям, под монолитную цементно-песчаную или сборную стяжку; в качестве нижних слоев теплоизоляции допускается применять минераловатные плиты меньшей прочности на сжатие;
- монолитной теплоизоляции с прочностью на сжатие не менее 0,15 МПа из легких бетонов, а также материалов на основе цементного или битумного вяжущего с эффективными заполнителями;
- выравнивающих монолитных стяжек из цементно-песчаного раствора и асфальтобетона с прочностью на сжатие соответственно не менее 5,0 и 0,8 МПа, а также сборных (сухих) стяжек из асбестоцементных плоских прессованных листов толщиной 10 мм по ГОСТ 18124 или цементно-стружечных плит (ЦСП) толщиной 12 мм по ГОСТ 26816.

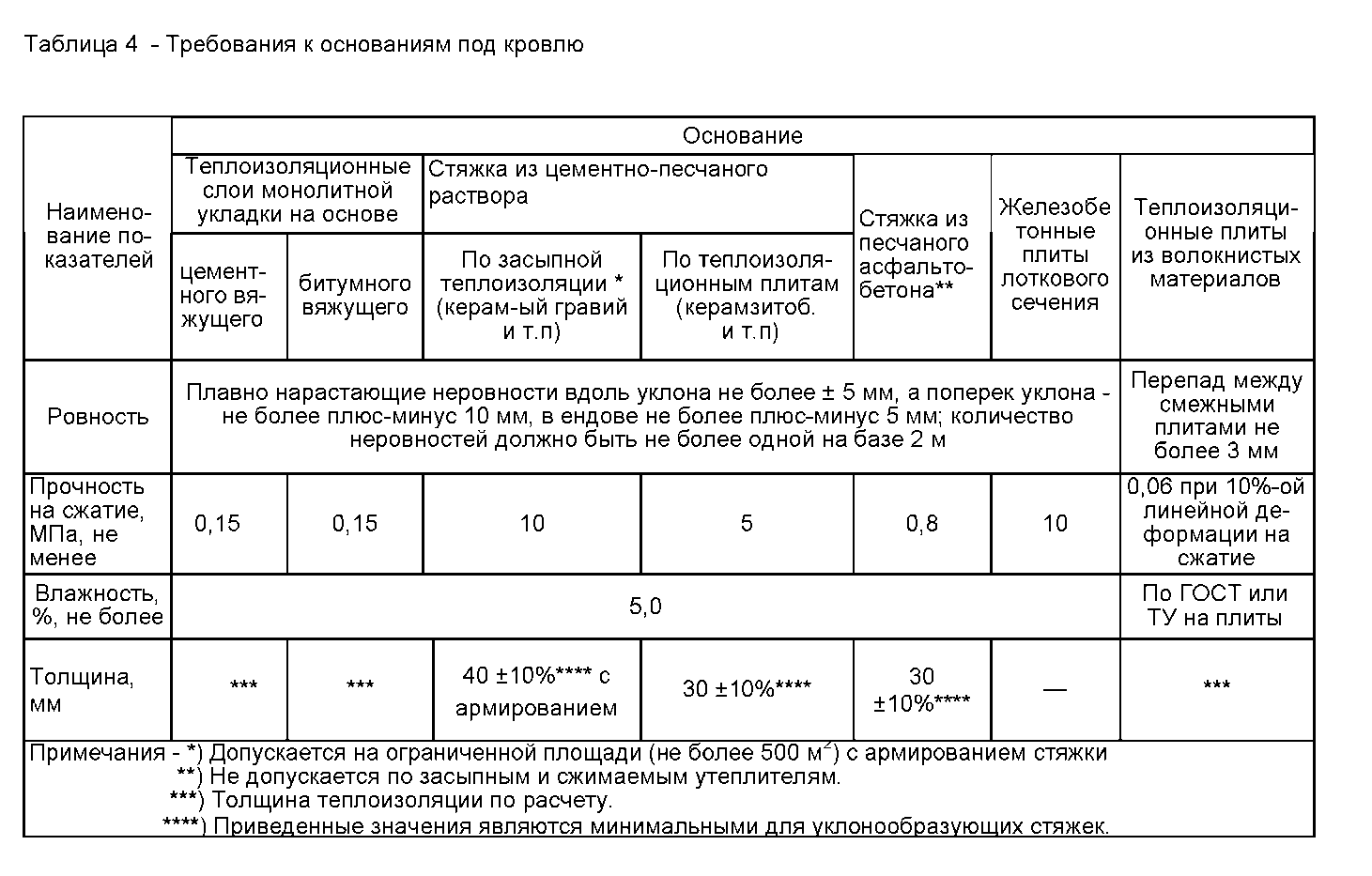

Общие требования к основаниям под кровлю приведены в таблице 4.



1.4 Примерные толщины утеплителей
- выбор вида теплоизоляционного материала проводится с учетом пожарной опасности здания;
- толщина теплоизоляционного слоя принимается на основании теплотехнического расчета.

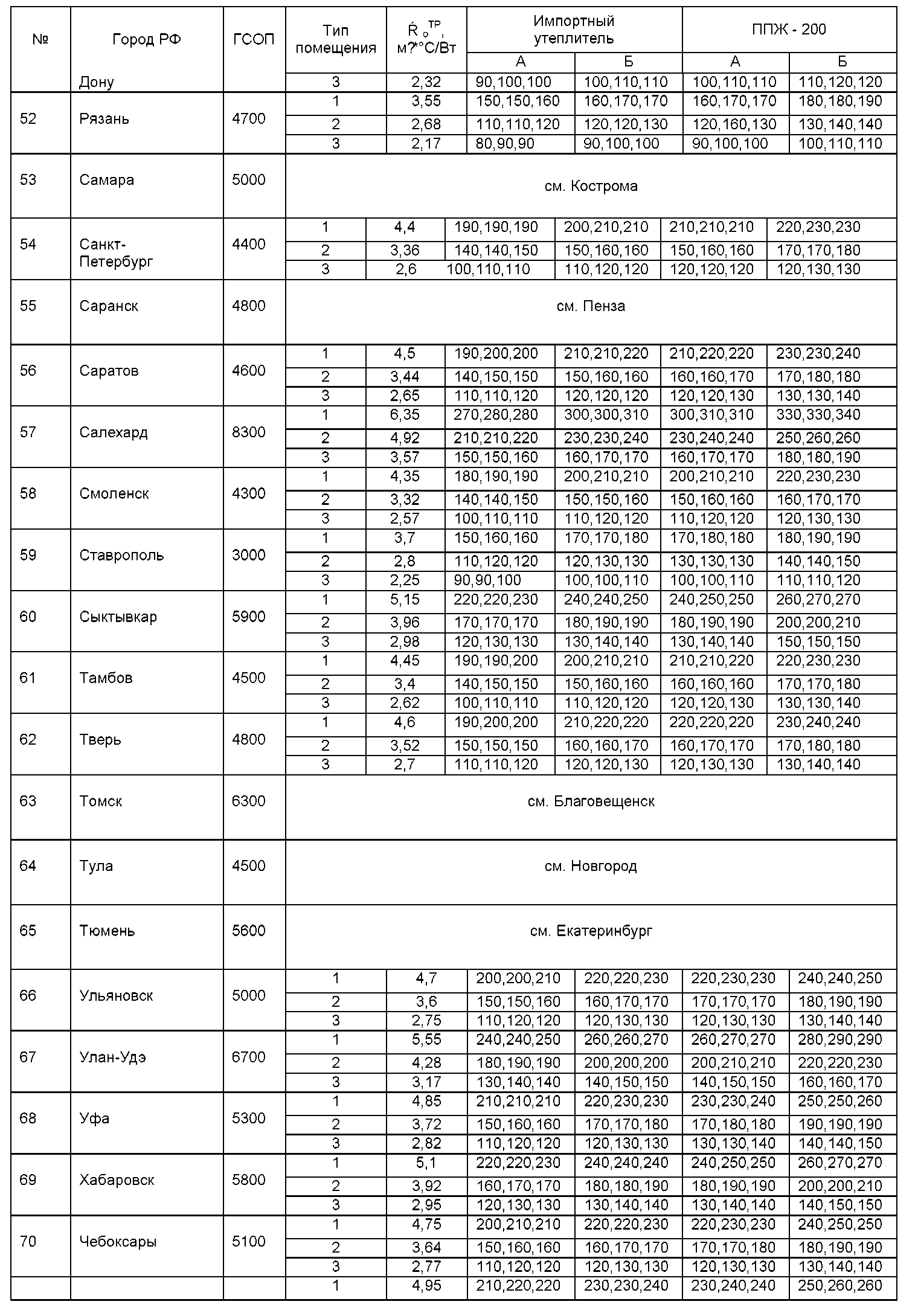

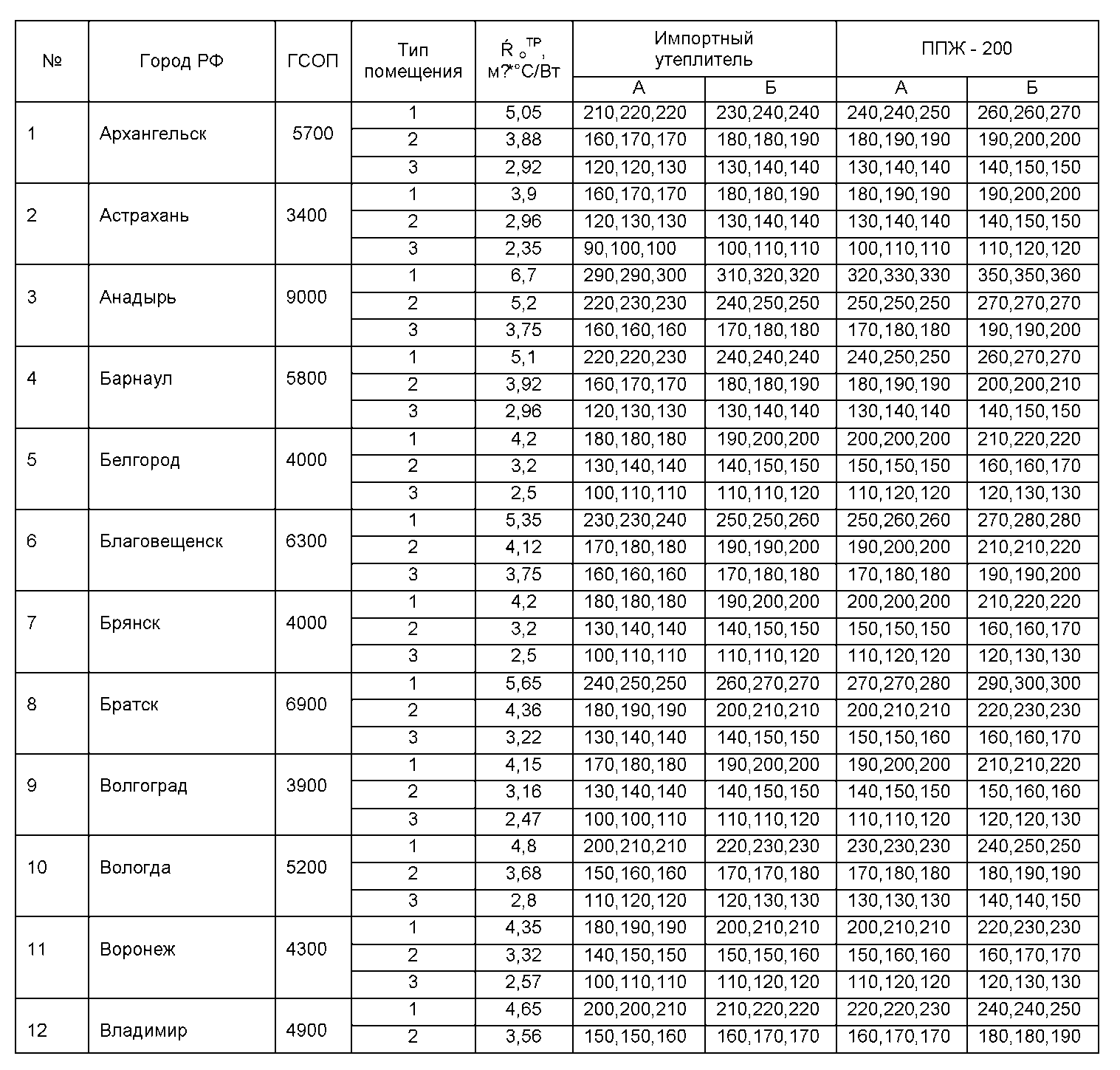

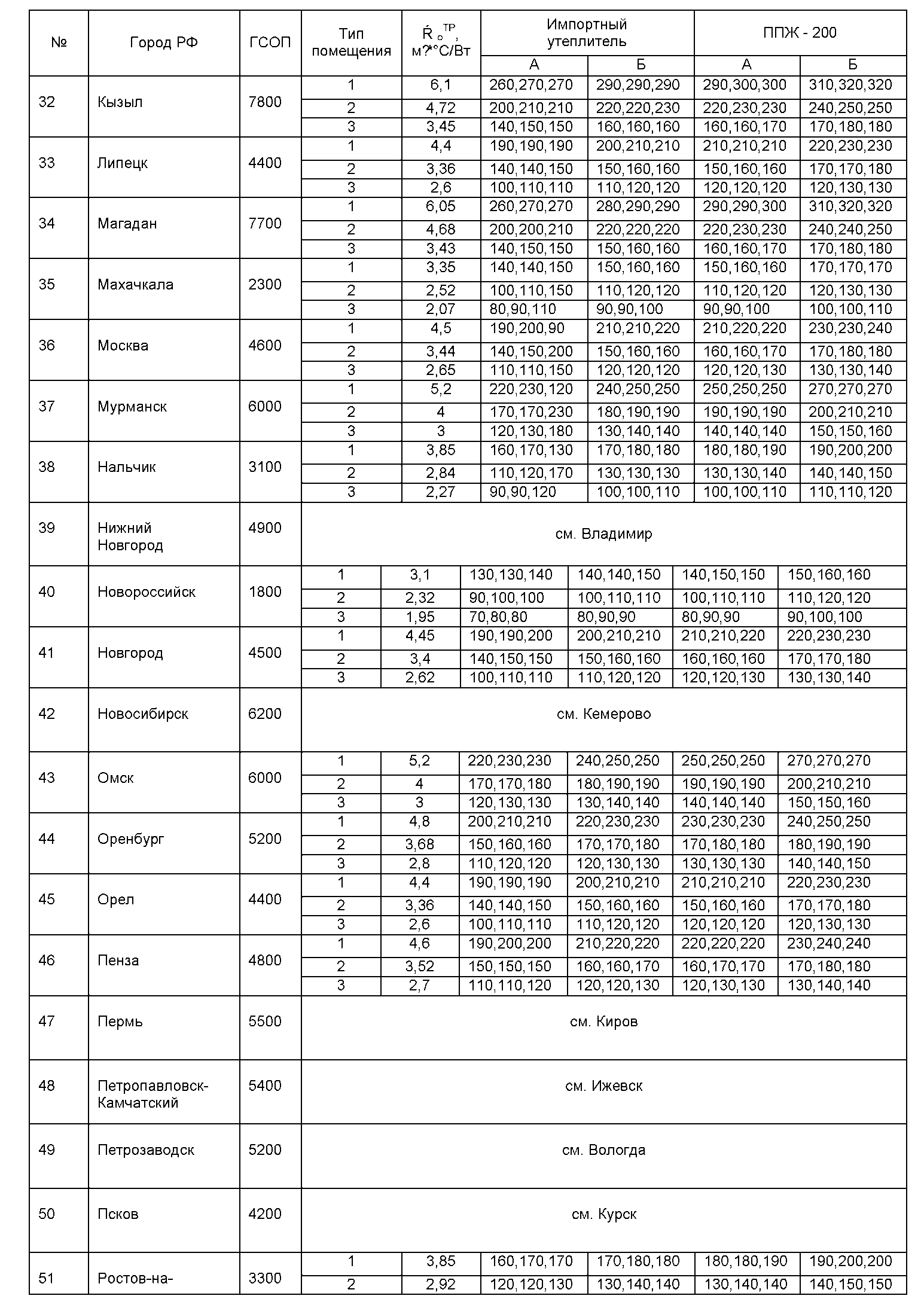

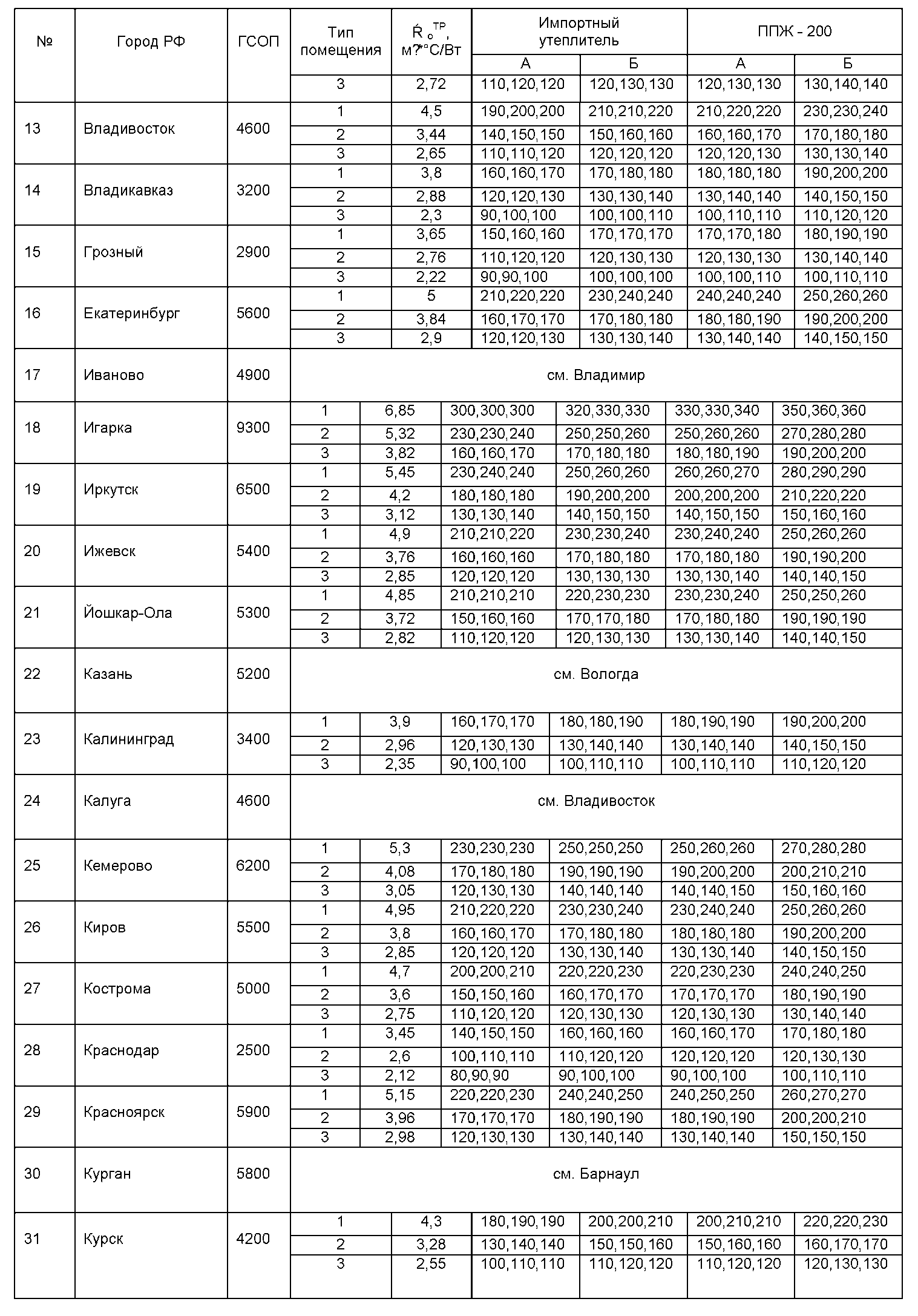

Примерные толщины утеплителей, необходимых для создания теплоизоляционного слоя в конструкциях кровли
- 1) кровли с пустотной плитой перекрытия (первая цифра в таблице);
- 2) кровли с монолитной плитой покрытия (вторая цифра в таблице);
- 3) совмещенные кровли с основанием из профлиста (третья цифра в таблице)

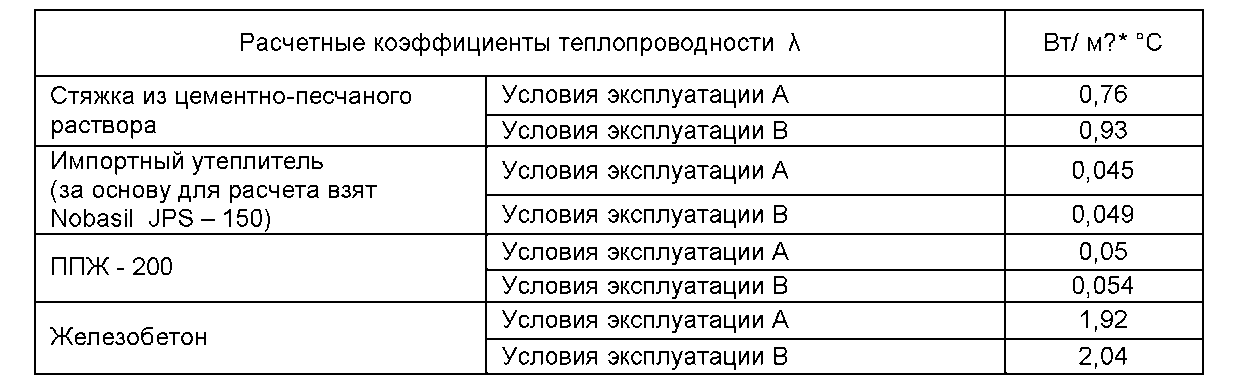

При расчетах использовались следующие параметры:











1.5 Применение материалов в гидроизоляции
1) Оклеечная гидроизоляция прижимается защитной конструкцией из бетона, железобетона, кирпича и др, что предохраняет ее от механических повреждений.
2) Конструктивные решения гидроизоляции (тип основания и защитной конструкции) представлены в таблицах 5, 6.
3) Гидроизоляцию по наружной поверхности конструкции со стороны воздействия воды принимают высотой выше максимального уровня грунтовых вод не менее, чем на 0,5 м; при гидроизоляции со стороны, противоположной напору воды (работа на отрыв) необходимо предусматривать прижимные противонапорные конструкции.

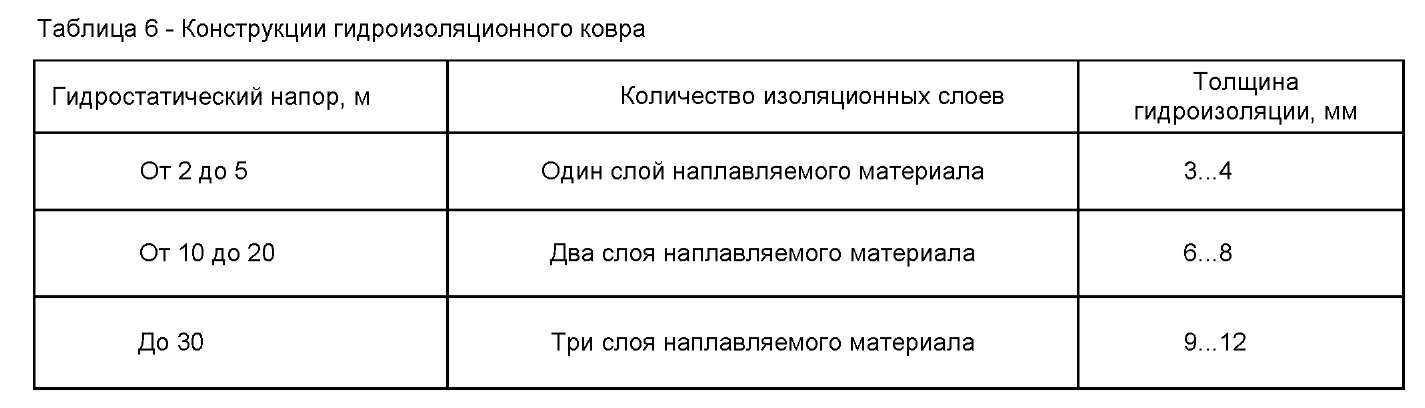

4) Количество гидроизоляционных слоев зависит от гидростатического напора и принимается по таблице 6.

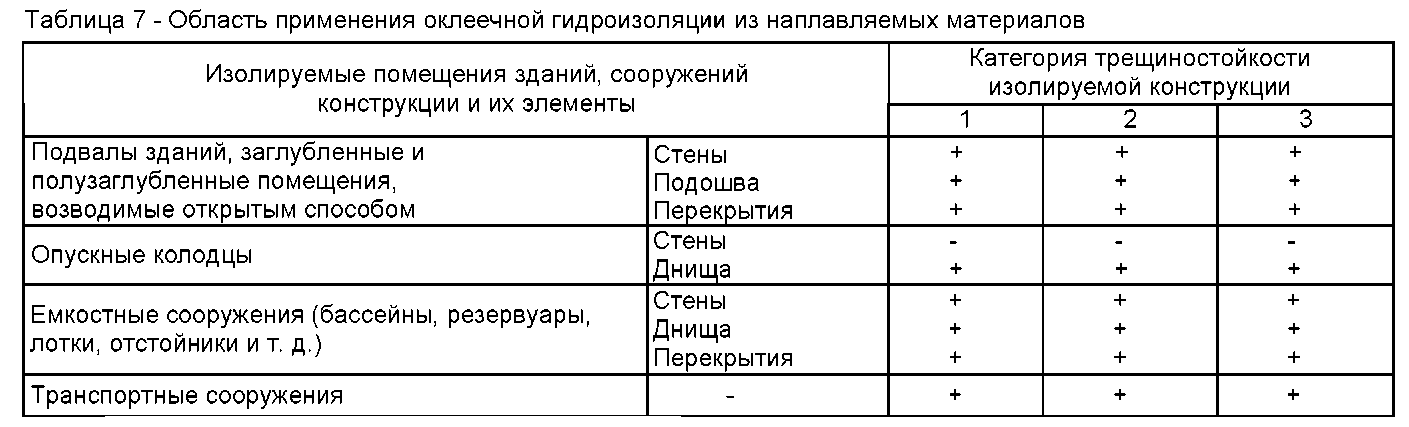

5) Область применения оклеечной гидроизоляции устанавливается по таблице 7. В зависимости от вида изолируемой конструкции и степени трещиностойкости.
6) В стенах подвала гидроизоляционные слои устраиваются, начиная от нижней изолируемой горизонтальной поверхности до такой же верхней горизонтальной гидроизоляции, с которыми должны сопрягаться гидроизоляционные слои стены. Аналогично защищаются фундаменты под оборудование.
7) Деформационные швы в конструкциях при отсутствии гидростатического напора перекрываются слоями гидроизоляции и одной или двумя прокладками из тонколистового металла, усиливаются дополнительными слоями гидроизоляции, а при гидростатическом напоре и значительных деформациях в конструкции шва предусматривается металлический компенсатор.
8) В местах примыкания гидроизоляции к трубам, анкерам и т. п. предусматривается защемление слоев гидроизоляции при помощи анкерных болтов и металлических накладок.




Примечание - *) допускается применять в качестве защитного ограждения оклеечной гидроизоляции гофрированную пленку из поливинилхлорида или полиэтилена высокой плотности толщиной (1-1,5) мм, прочностью на растяжение не менее 100 МПа и относительным удлинением не менее 50 %.
