Принципы расчета геометрии кровли.

Предыдущая глава|Оглавление|Следующая глава

Первая и наиболее важная задача, встающая перед Вами - это определение суммарной площади кровли, а также размеров всех ее перегибов, торцевых и карнизных свесов.

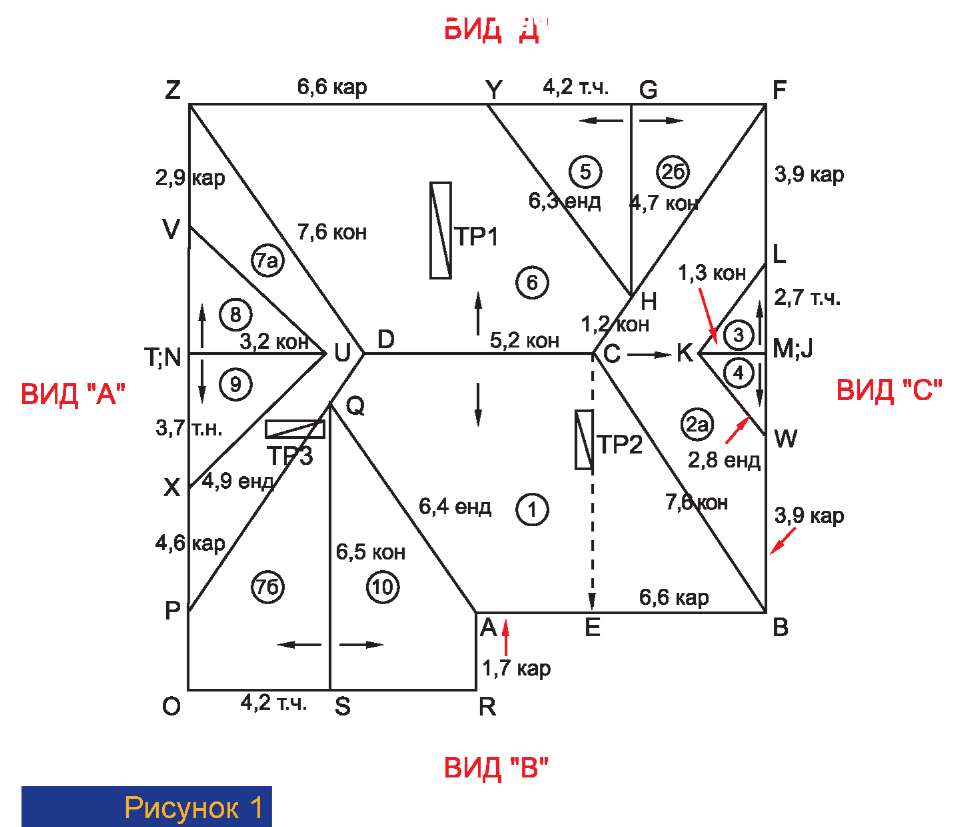

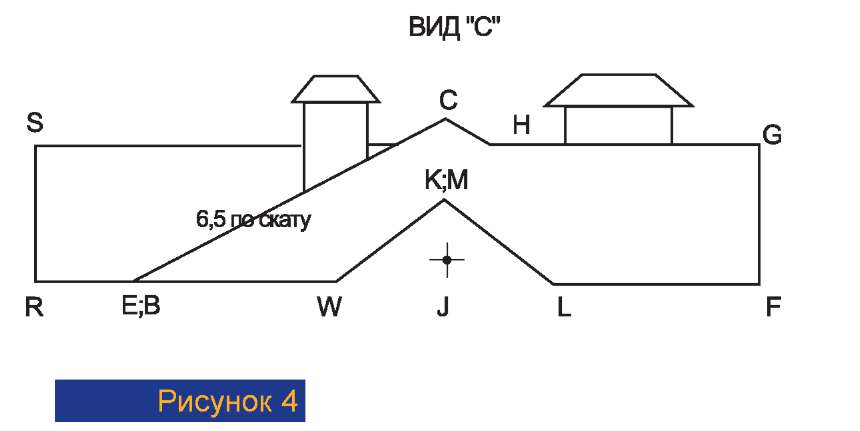

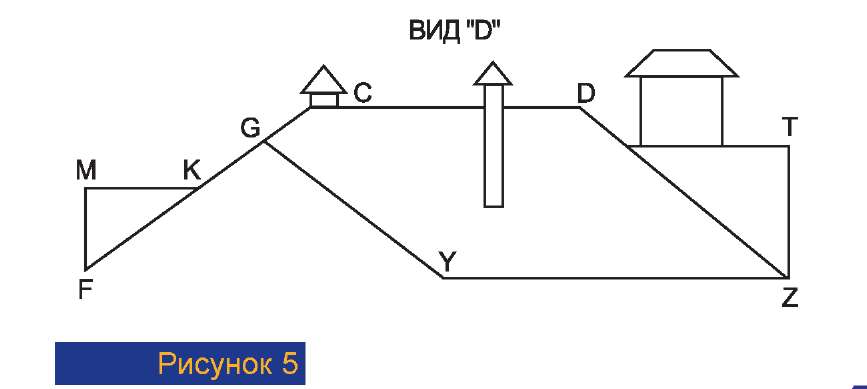

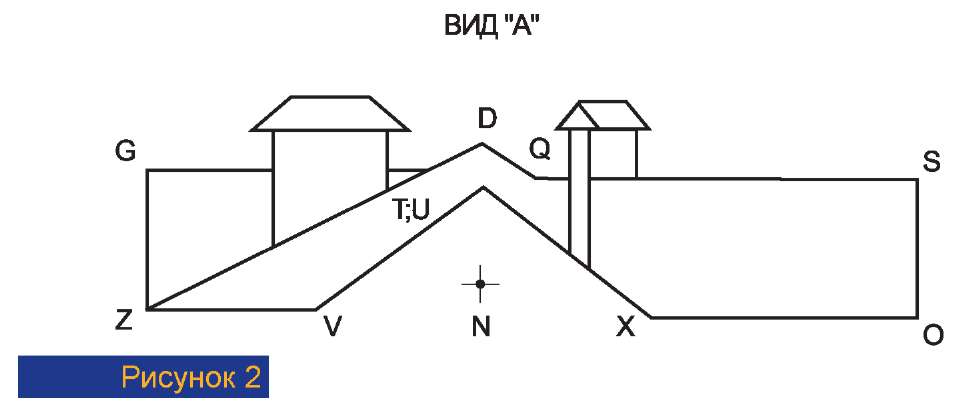

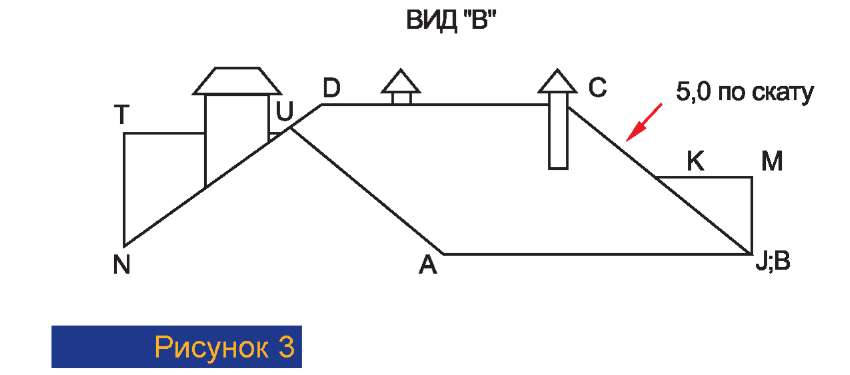

Ее можно легко решить, мысленно разбив кровлю на составляющие ее прямоугольники, треугольники и трапеции. Так, к примеру, кровля, показанная на рис. 1, состоит из десяти элементов. Одной трапеции (10), пяти треугольников (3,4,5,8,9) и четырех многоугольников (1,2,6,7), которые мы тоже можем разделить на стандартные геометрические фигуры. Скат 2 мысленно делится на 2 треугольника 2а и 2б, где 2б идентичен скату 5. Скат 7 делится также на 2 треугольника 7а и 7б, где 7б идентичен скату 10. Скат 1 и 6 принимаем за параллелограммы. Имея 4 вида фасадов и вид сверху кровли, определите, какой вид фасада с какой стороны кровли расположен. На нашем примере это виды: А, В, С, D.
Имея размеры всех элементов Вашей кровли, вы можете, пользуясь нижеприведенными формулами, вычислить площади всех ее составляющих, а также ее суммарную площадь. При измерении того или иного элемента советуем Вам на чертеже "Вид сверху" сразу помечать размер этого элемента с указанием, что это за элемент. Например: DC - это конек, его размер 5.2 м. Можно обозначить его как 5.2кон и проставить на чертеже, как показано на рис. "Вид сверху". Карниз - можно обозначить, например, 10.5кар, ендову - 6.4енд, фронтон (торцевые части) - 4.2т.ч. примыкание - 4.6прим. Такая форма записи весьма удобна и позволяет ускорить процесс расчета, хотя каждый из Вас может сам придумать для себя наиболее удобную форму записей
