УСТАНОВКА «САЙДИНГА»
Предыдущая глава|Оглавление|Следующая глава1. Провести линию мелом.
Найдите самый нижний уровень поверхности, предназначенной под монтаж «сайдинга». Вбейте гвоздь на углу стены на 4 см выше этого уровня. Вбейте таким же образом гвоздь на другом углу стены. Натяните между гвоздями бечевку. При помощи уровня убедитесь, что бечевка натянута параллельно. С помощью мела отметьте по бечевке ровную, прямую линию между гвоздями. Повторите эту процедуру вокруг всего дома.
2. Установка начальной планки.
Установите начальную планку верхним обрезом на меловую линию. Прибейте гвоздями начальную планку вдоль меловой линии. Если на поверхности стены есть впадины, подложите под стартовую полосу прокладку, чтобы избежать «волнового» эффекта. Не прибивайте слишком плотно.
3. Добавление секции начальной планки.
Когда Вы добавляете секции начальной планки, оставляйте между ними расстояние в 6 мм для возможного расширения.
4. Установка внешнего или внутреннего угла.
Внешний или внутренний угол устанавливается на существующем стыке двух стен, на 6 мм ниже края начальной планки. Оставьте сверху расстояние до карниза, достаточное для установки софита. Прикрепите внешний угол, забив гвозди в верхние отверстия по обе стороны. Угол должен висеть на этих двух гвоздях. Убедитесь, что он установлен ровно. Прибейте угол к прилегающим стенам, вбивая гвозди на расстоянии 20-40 см друг от друга, располагая их по центру отверстий для гвоздей, предусмотренных в панели. Это обеспечит возможное вертикальное расширение. Не следует прибивать слишком плотно (зазор должен составлять1-1,5 мм). Подобная процедура выполняется и для внутреннего угла.
5. Соединение внешнего (внутреннего) угла.

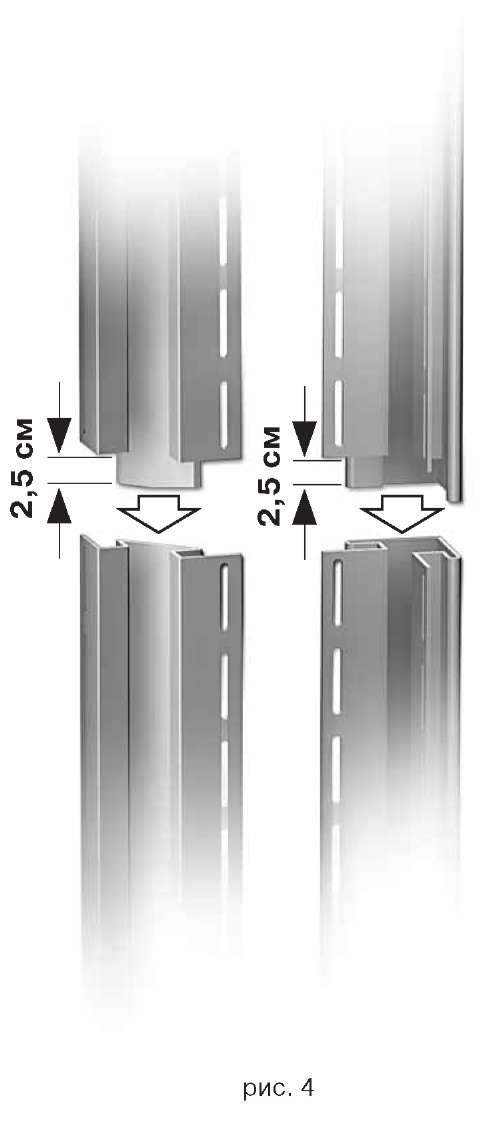

Соединение угловых деталей необходимо, когда деталь не достигает желаемой высоты. Отрежьте 2,5 см от верхнего, перфорированного края детали, оставив среднюю лицевую часть. Наложите следующую (верхнюю) угловую деталь на нижнюю деталь на 2 см, оставляя 0,5 см для возможного расширения (рис. 4).
6. Установка отделочных планок вокруг оконных и дверных проемов.
Для этой операции целесообразно применить околооконную планку или J-trim. Планки устанавливаются по периметру оконных и дверных проемов. Прибейте планки вокруг проемов. Не прибивайте слишком плотно.
7. Установка первой панели «сайдинга».
Вставьте нижний край первой панели «сайдинга» в начальную планку и прибейте верхний край к стене. Начать прибивать панель следует с середины, постепенно перемещаясь к краям. Установку панелей «сайдинга» начинайте с тыловой части дома, двигаясь к фасаду. Оставьте расстояние в 6-10 мм там, где панель попадает на угловую деталь для возможного расширения-сжатия.
8. Соединение панелей «сайдинга».

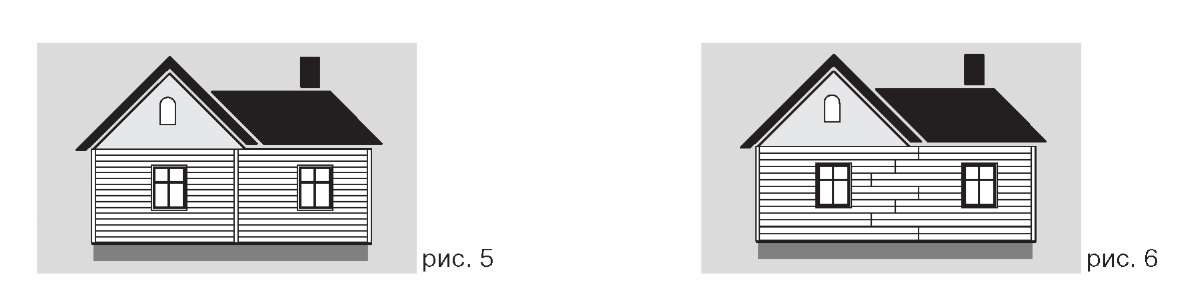

В случаях, когда длина поверхности стены больше длины панелей «сайдинга», для соединения панелей рекомендуется использовать соединительную планку (рис. 5). При этом зазор между «сайдингом» и планкой должен составлять 6-10 мм. Допускается монтаж «сайдинга» внахлест. При монтаже «сайдинга» внахлест швы не должны совпадать более чем в 4-х рядах (рис. 6).
9. Последовательность размещение панелей «сайдинга».
После завершения первого ряда «сайдинга» устанавливайте второй, третий и т.д. ряды, начиная каждый раз с тыловой части дома и двигаясь к фронту. Последний ряд «сайдинга» под карнизом монтируется только после установки финишной планки.
10. Последняя панель «сайдинга» под карнизом.
Прибейте финишную планку к стене заподлицо к карнизу. Замкните последнюю панель «сайдинга» с предыдущей и нажмите до щелчка. Верхнюю часть панели соедините с финишной планкой и защелкните.
УСТАНОВКА «САЙДИНГА» ПОД ОКНОМ
1. Замер «сайдинга».
Установка панелей «сайдинга» под окном обычно требует резки панелей. Приложите панель «сайдинга» под окном. Держа панель под окном, пометьте ширину окна (или окна и наличников), добавив по 6 мм с каждой стороны. Отмерьте и отметьте вертикальное пространство на панель, оставив 6 мм от нижнего края окна (или наличника). Повторите процедуру для измерения верхней стороны окна.
2. Резка «сайдинга».
Сделайте вертикальные надрезы на панели с помощью ножовки по нанесенным отметкам. Затем проведите ножом по горизонтальной линии между надрезами несколько раз. Согните панель по зарубке несколько раз, пока отмеченная часть не отломится.
3. Установка.
Установите планку j-trim либо околооконную планку, затем установите верхнюю (обрезанную) кромку панели в паз планки.
МОНТАЖ СОФИТА

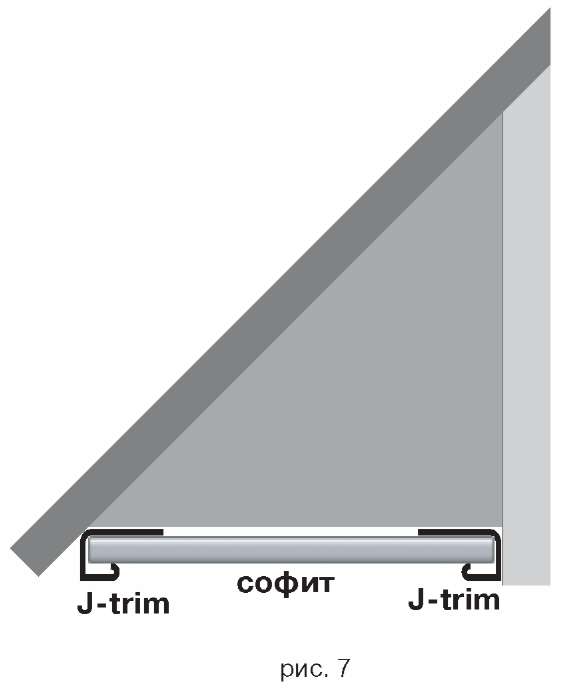

Использование винилового софита для отделки открытых фронтонов крыши позволит обеспечить эффект вентиляции и придаст законченный вид Вашему дому.

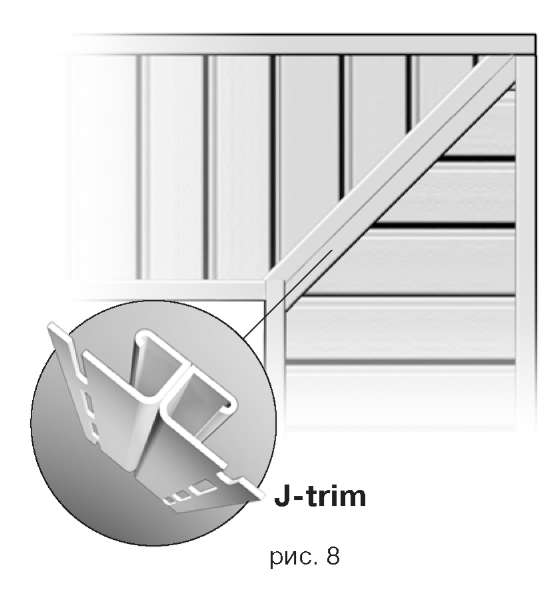

Используя уровень, сделайте на стене метки, параллельные нижнему краю фронтона. Вдоль меток прикрепите планку J-трим. Так же следует прикрепить планку J-трим к краю фронтона, при этом важно следить за тем, что бы планки находились строго напротив (рис.7). Отмерьте расстояние между планками, вычтите 6 мм для возможного расширения - сжатия. Отрежьте софит по этой длине. Установите софит, вставляя его в планки J-трим. Закрепляйте каждую панель по центру перфорированного отверстия. В углах поворота необходимо обрезать панель софита под углом 45 градусов. Для создания дополнительной поддержки панелей используйте две J-трим планки, соединенные задними стенками (рис.8).
Для облицовки цоколя и стен дома мы рекомендуем воспользоваться цокольным «сайдингом» производства компании «Альта-Профиль». Панели цокольного сайдинга, имитирующие кирпич и камень, изготавливаются из самых современных полимеров и имеют больший срок службы, чем многие натуральные материалы (рис. 9).
Монтаж фасадных панелей
Для защиты фасада здания от воздействия агрессивной внешней среды производственный холдинг «Альта-Профиль» производит прочные и долговечные фасадные панели, имитирующие природные материалы.
Прежде всего, в защите нуждается цоколь здания, как наиболее уязвимый фрагмент дома. Разрушительным образом на него влияют такие факторы, как: талая вода, разница температур между наружной и внутренней средой, деформация в период межсезонья. Под воздействием этих факторов традиционные отделочные материалы требуют периодического ухода и обновления (штукатурные, малярные работы, герметизация трещин и т.д.). Использование фасадных панелей позволяет избежать ряда осложнений.
Разнообразие цветов и моделей позволяет использовать фасадные панели не только для цоколя здания, но и для всего фасада. Учитывая небольшую толщину панелей, их удобно использовать для облицовки цоколя уже существующих зданий, когда надо минимизировать несовпадение плоскостей цоколя и основного фасада.
Живописный внешний вид фасадных панелей, их малый вес и небольшие размеры позволяют использовать их не только для облицовки стен самого здания, но и его отдельных элементов (пристроенных труб, башен, переходов, кровельных фонарей, надстраиваемых этажей). Благодаря своим свойствам, фасадные панели применяют для внутренней отделки интерьеров. Также фасадные панели используются при строительстве заборов и ограждений садовых и других участков.
Фасадные панели «Альта-Профиль» — это экологически чистый, нетоксичный, искусственный отделочный материал для облицовки стен домов. Внешний вид панелей полностью копирует красоту аналогичных натуральных материалов, в то время как цена на отделочные панели значительно ниже.
Простота монтажа делает возможным установку фасадных панелей на любой фасад, независимо от его конструктивного решения. Общие правила монтажа такие же, как и для винилового сайдинга, но есть свои особенности:

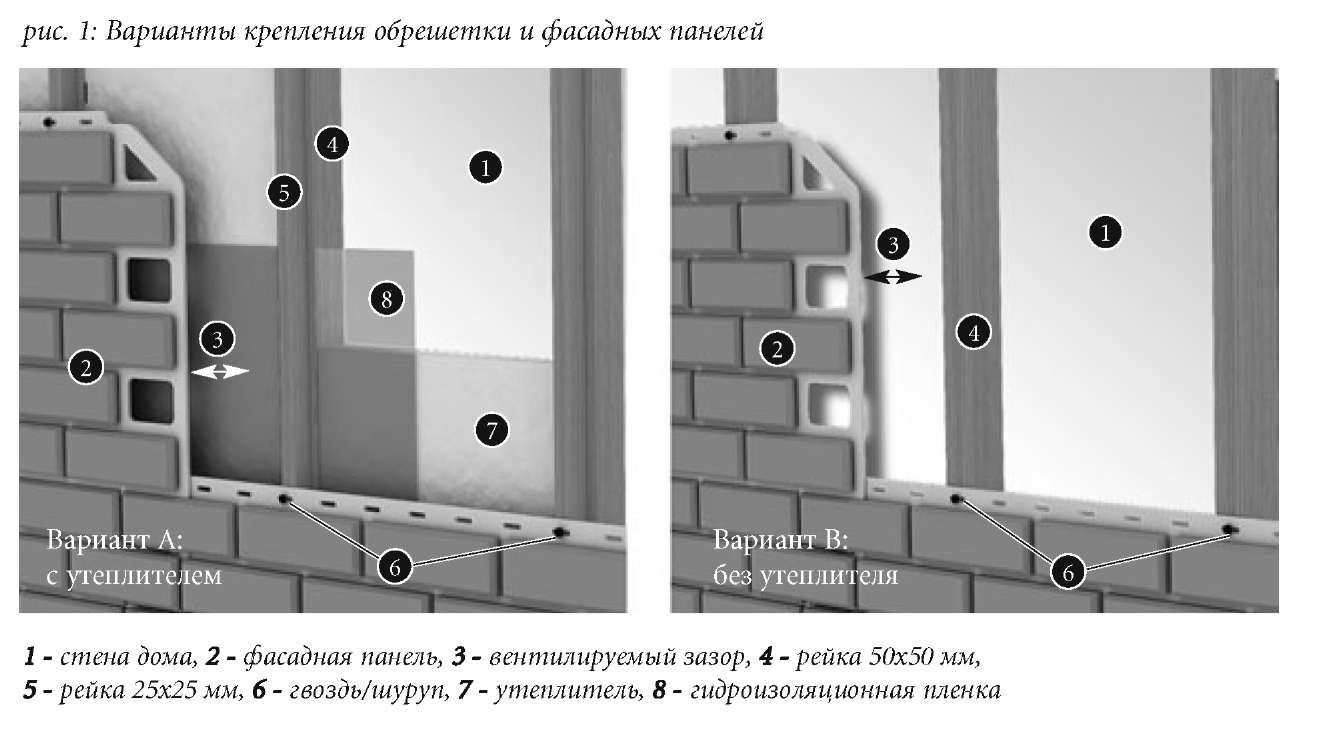

2. Для утепления дома можно использовать утеплитель на наружной стороне стены. Обрешеченная стена (пространство между рейками) заполняется утеплителем, при этом он должен быть защищен специальной гидроизоляционной пленкой.
3. Для предотвращения проникновения влаги между стеной и панелями необходимо заделать герметиком выходы (входы) электрических, газовых, водных и других магистралей, а также обработать стены вокруг окон и дверей.
4. Монтаж панелей необходимо осуществлять, двигаясь слева направо, при этом полностью завершайте монтаж одной стены, прежде чем переходить ко второй.
5. Панели предназначены для монтажа только на вертикальные поверхности. Их нельзя монтировать на кровельные и напольные покрытия.

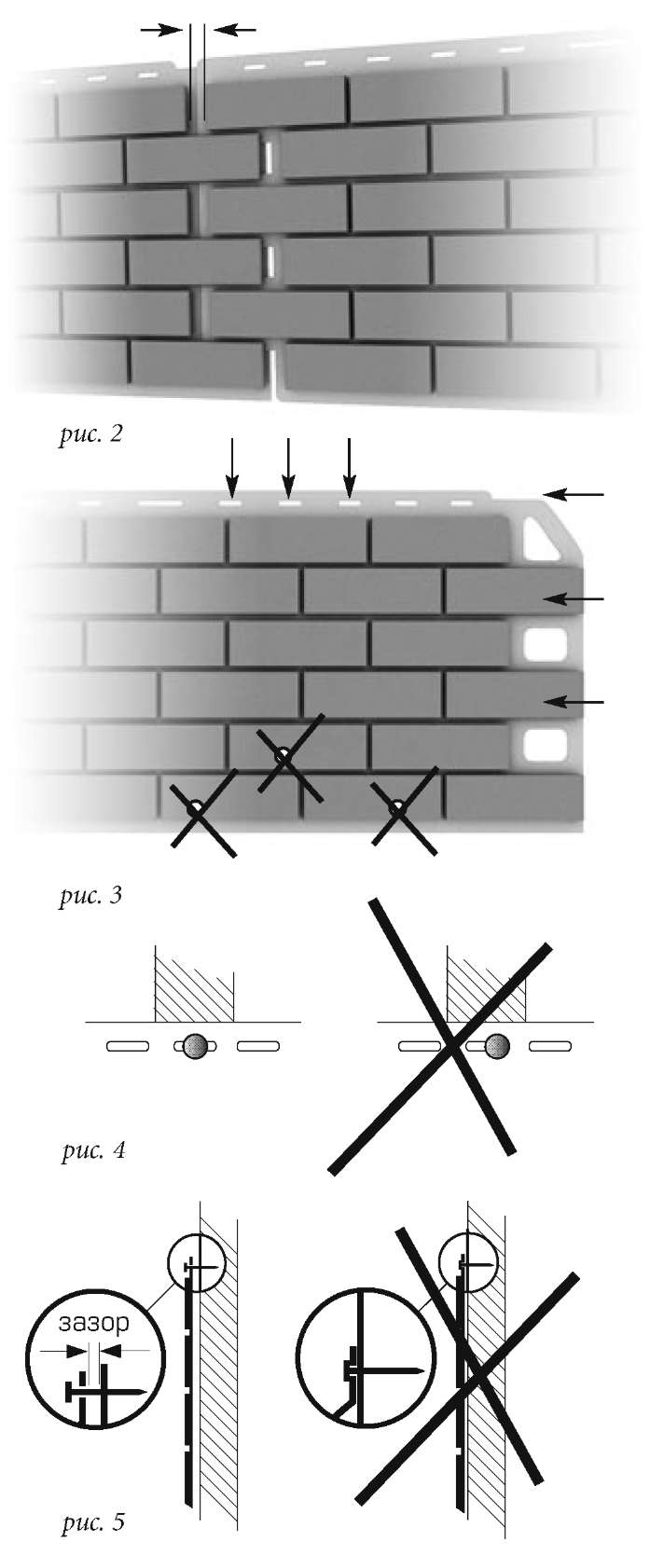

6. Фасадные панели и все комплектующие к ним должны крепиться на обрешетку только через специально предназначенные для этого пазы (рис. 3). Ни в коем случае не пытайтесь самостоятельно проделать отверстия, это может привести к нарушению физической формы отделочных материалов.
7. Для крепления панелей используйте алюминиевые или оцинкованные гвозди или шурупы, что позволит избежать появления ржавых подтеков на панелях. Гвозди или шурупы должны входить в крепежную основу строго перпендикулярно, ни в коем случае под углом, и строго по центру отверстий, предусмотренных в планках и панелях, это обеспечит возможное вертикальное расширение (рис. 4).
9. Монтаж панелей рекомендуется осуществлять при плюсовых температурах.
10. При отделке сплошной стены здания, высота и длина которой более 6 м, учитывая линейные расширения, которые могут возникнуть при температурном изменении, компания «Альта-Профиль» рекомендует:
а) делать небольшие зазоры между панелями (рис. 2);
б) делать зазоры между панелью и верхним краем шляпки гвоздя (шурупа) (рис. 5);
в) с помощью декоративных планок устраивать температурные швы. В качестве декоративных элементов можно использовать облицовочную планку, планку J-trim или соединительную планку (для винилового сайдинга).
Декоративные планки можно устанавливать как по горизонтали, так и по вертикали. Отделочные планки в этом случае могут служить как элементы декора, придающие своеобразную нотку в оформлении здания, либо, чтобы подчеркнуть этажность дома.

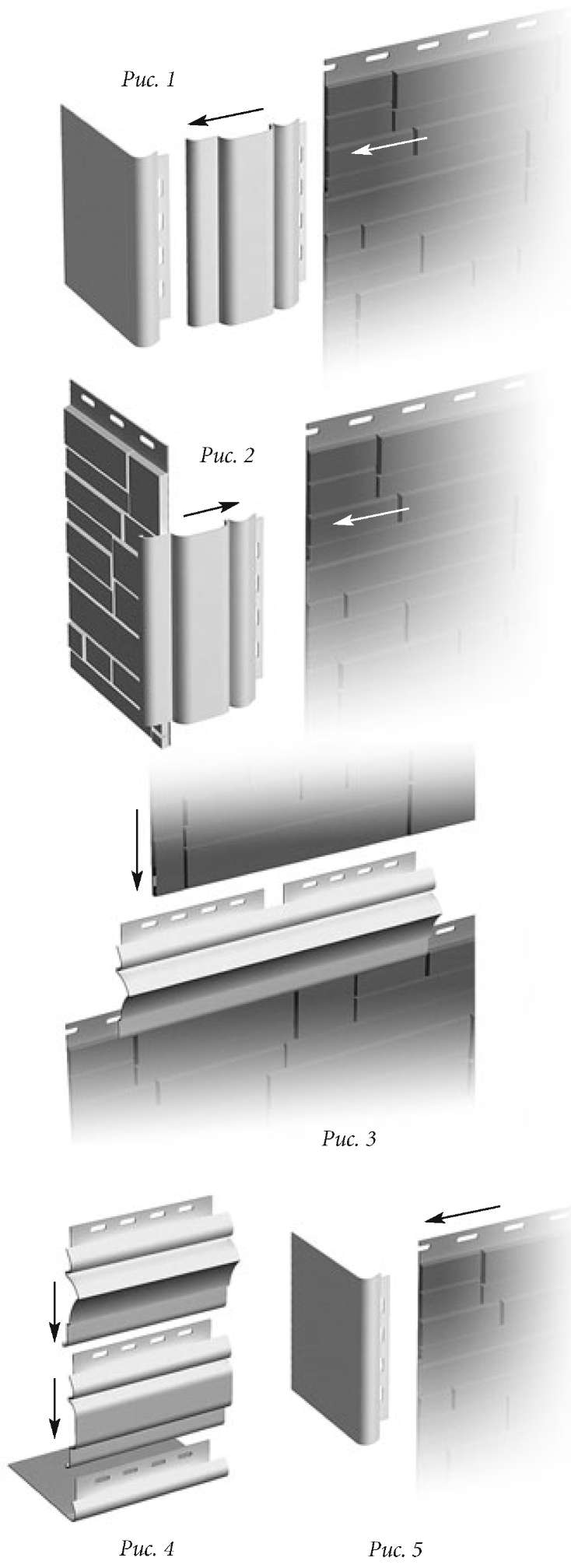

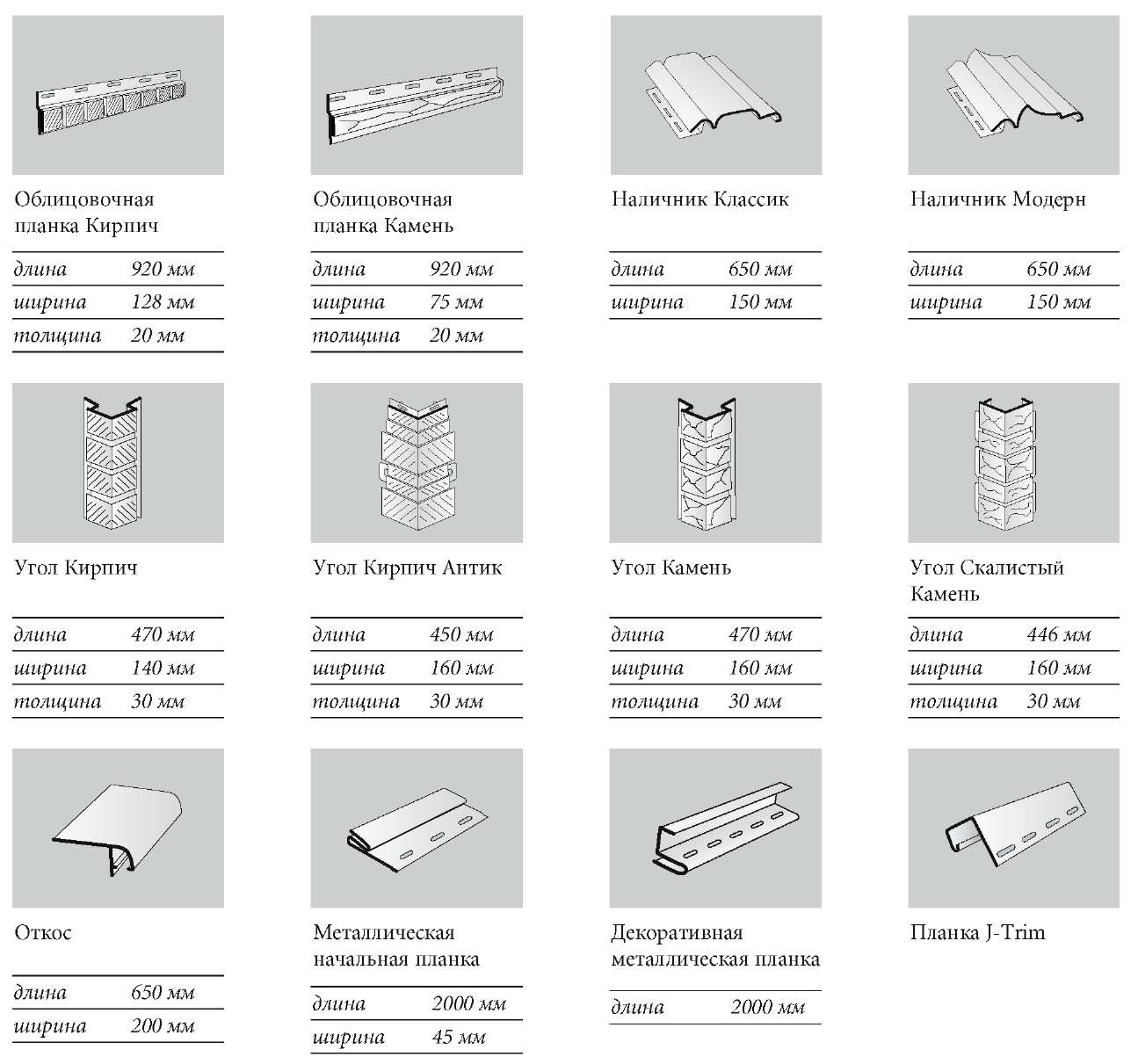

Сначала устанавливаются отделочные планки: начальная планка, наружные углы, планка J-профиль, и только потом — фасадные панели. Монтаж заканчивается установкой облицовочной планки.
Производя установку панелей при плюсовых температурах, оставляйте зазор между планками и торцами панелей — 5 мм, а при температуре ниже 0°С — не меньше 10 мм.
1. На обрешеченную поверхность устанавливается начальная планка по заранее отчерченной меловой линии. Её крепление производится гвоздями или шурупами через каждые 30 см. (рис. 6). Начальная планка устанавливается ровно и строго горизонтально. Когда Вы добавляете секции начальной планки, оставляйте между ними расстояние в 5-6 мм для возможного расширения. Компания «Альта-Профиль» предлагает металлическую начальную планку, она более надежная, чем обычная ПВХ, поскольку позволяет крепко соединять фасадные панели между собой. Более того, её не видно на отделочной стене.
2. Если Вы хотите сделать выступ и выделить фасадные панели, то в качестве начальной планки можно использовать планку J-про-филь, которая будет служить своеобразным бортиком на стене вашего дома (рис. 7). Планка J-профиль предназначена для отделки выступов на цоколе здания, а также её можно использовать как завершающий элемент отделки фасадов. Планку J-профиль можно использовать и для отделки внутренних углов. Рекомендуется выровнять угол перед монтажом панелей алюминиевой лентой.
3. Наружный угол устанавливается на существующем стыке двух стен. Прикрепите внешний угол с помощью гвоздей или шурупов через соответствующие пазы по обеим сторонам. При этом убедитесь, что угол установлен ровно.

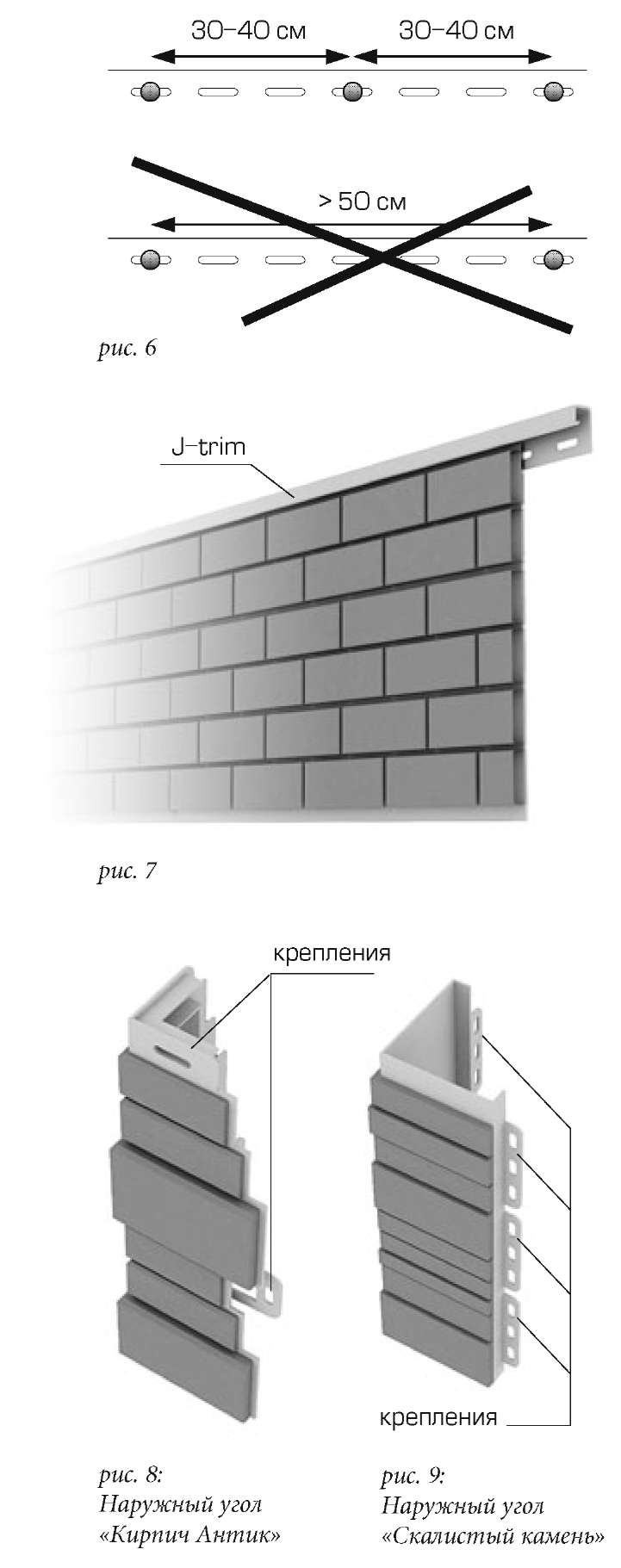

3.1. Наружный угол стандартных коллекций «камень» и «кирпич» крепится к панели через соответствующие пазы. Именно поэтому не требуется дополнительных рекомендаций по установке данного вида углов.
3.2. После расширения ассортимента фасадных панелей, компания выпустила новые дизайны наружных углов: «кирпич-антик» (также применяется для коллекции «фасадная плитка») и «скалистый камень». Наружный угол «кирпич-антик» имеет совершенно другие размеры и крепления к облицовочной стене (рис. 8). Новый угол имеет по одному креплению с двух боковых сторон, но в отличие от других углов имеет пазы для крепления сверху и снизу, что упрощает процедуру монтажа. Панели в процессе установки необходимо вставлять в наружный угол «кирпич-антик» с зазором 1,5-2 см (рис. 10). Осуществляя монтаж наружного угла коллекции «кирпич-антик», важно учесть еще одну особенность. При отделке, как цоколя здания, так и всего фасада, количество наружных углов подбирается в соответствии с высотой стены или обрабатываемой поверхности. Все отделочные планки и углы можно так же резать, как и панели. В случае если будет необходимость использовать не весь угол, а только его часть, то для этого надо будет делать пазы-пропилы на отпиленной части. Благодаря пазам-пропилам отпиленная часть угла будет крепиться за предшествующий угол. Это позволит использовать углы разной длины и делать крепление более надежным.
3.3. Наружный угол коллекции «скалистый камень» имеет также свои отличительные особенности при монтаже. Наружный угол «скалистый камень» крепится так же на обрешетку, но в отличие от углов других коллекций, он не имеет пазов для соединения с основной панелью (рис. 9). Крепление панели и угла производится за счет стыка отпиленной стороны панели к наружному углу (рис. 11). В то время как наружные углы других коллекций представлены в виде выступающих элементов отделки, то данный угол с панелью образует одну плоскость. Это было разработано, в первую очередь, для отделки колонн, где требуется, чтобы угол плавно переходил в панель без выступов. При отделке конструкции фасадными панелями и углами коллекции «скалистый камень» очень важно точно измерить длину монтируемой панели, поскольку панель нужно подпилить ровно и заточить так, чтобы не было зазоров в месте стыка с углом. Для подрезки фасадных панелей в случае сопряжения с углом «камень скалистый» необходимо применять стационарную циркулярную пилу с диском 300-96Z-32 (для МДФ). Разрез осуществлять с лицевой стороны панели. После разрезания панели удалить пыль и заусенцы. Высота установки диска — 5060 мм. Этот процесс очень сложный, требует долгой и кропотливой работы, но результат стоит того. Для удобства монтажа можно использовать планку J-trim для винилового сайдинга (рис. 12). Планка легко насаживается на отпиленную часть панели, таким образом, выравнивается край панели. А затем угол стыкуется с панелью, образуя одну плоскость. Вместо планки J-trim можно использовать декоративную металлическую планку — это P-образный профиль из тонкого металла (5 мм), выполненный в разной цветовой гамме (рис. 13). Также этими профилями можно отделывать панели, это придаст своеобразную изюминку и подчеркнет индивидуальность отделываемой поверхности.
4. После того как установлены внешние углы, можно приступать к установке фасадных панелей. Двигаясь слева направо, установите первый угол панели с выпуском примерно на 3 мм ниже нижней кромки начальной планки. Продвиньте первую панель влево, установив её заподлицо в угол. Вставьте первую панель в начальную планку и зафиксируйте с помощью крепежных элементов. Следующая панель вставляется в крепления первой панели, и так далее по цепочке отделывается первый ряд фасадных панелей. После завершения первого ряда панелей устанавливается второй, третий и т.д. ряды, начиная каждый раз слева направо. Важный совет: рекомендуем располагать панели в шахматном порядке (со сдвигом 1/3-1/2 панели) для более надёжной фиксации боковых соединений.

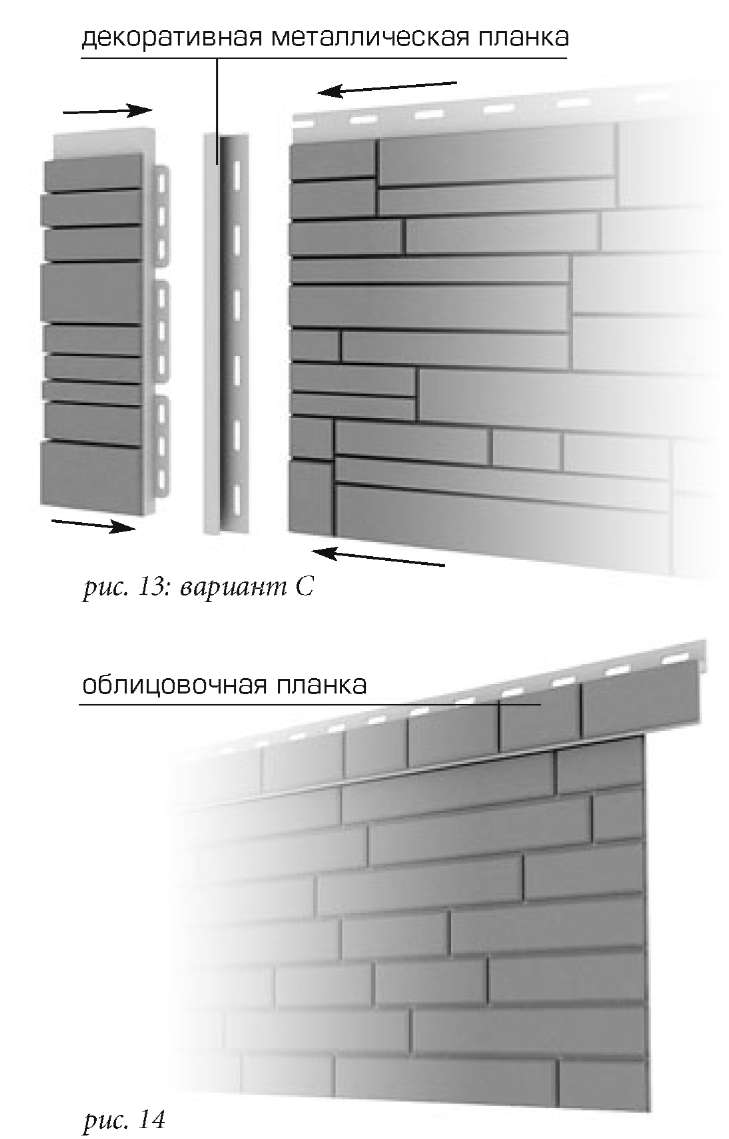

5. Завершающим элементом крепления фасадных панелей является облицовочная планка, которая просто накладывается поверх панели и крепится на обрешетку с помощью гвоздей или шурупов через пазы соединения (рис. 14).
Компания «Альта-Профиль» выпускает эксклюзивный продукт, новый на российском рынке отделочный элемент — пластиковый наличник. Наличник пластиковый представляет собой фигурную планку для декоративного обрамления оконного или дверного проема. Пластиковые наличники придадут изюминку в оформлении Вашего дома, и, благодаря своей легкости и простоте монтажа, станут излюбленным элементом отделки.
Основная задача, которую решает пластиковый наличник, — это «маскировка» щелей между стеной и оконной коробкой. Наличник изготавливается методом литья на термопластавтоматах.

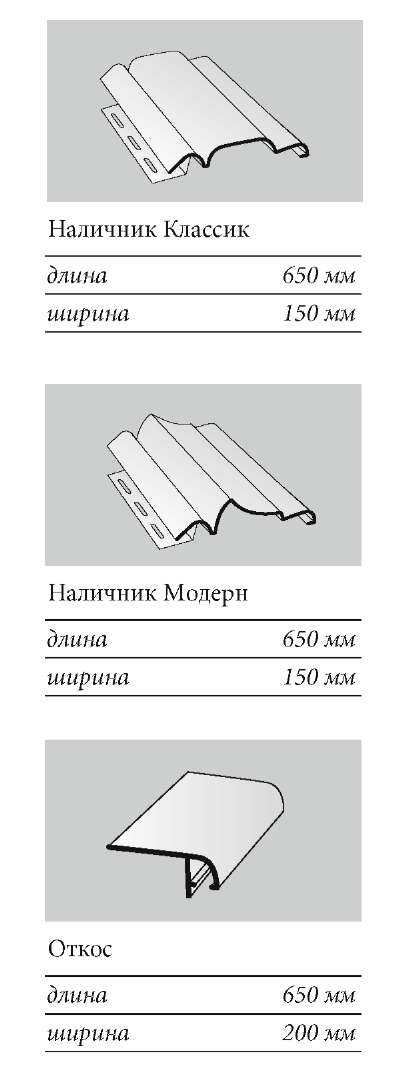

Компания производит наличник двух видов — это наличник «Классик» и наличник «Модерн» и один доборный элемент — универсальный откос. Все наличники и откос выпускаются в трёх цветах: коричневый, песчаный, белый.
Для любителей классики компания предлагает наличник «Классик» — это воплощение традиционности и романтизма.
Для любителей современных экстравагантных форм компания предлагает наличник «Модерн». Он имеет более изогнутую форму, которая придает своеобразную изюминку в оформлении.
1) Для придания эстетически законченного внешнего вида оконного или дверного проема Вашего дома, Вы можете выбрать любой вариант сочетания доборного элемента (откоса) с одним из наличников (рис. 1).
2) Универсальный откос можно использовать отдельно от наличников. Им легко отделывать оконные и дверные ниши, ширина которых меньше 20 см., если Вы хотите скрыть какие-либо дефекты или неаккуратности. Универсальный откос широкой стороной крепится непосредственно к оконной или дверной нише. Если расстояние меньше 20 см, то откос отпиливается до необходимой ширины. Для облегчения монтажа к дверной или оконной коробке крепится любая из отделочных планок, в которую вставляется откос. Другой стороной откос устанавливается на обрешетку, а в специальное закругление (на конце откоса) вставляется панель. Таким образом, происходит отделка дверного и оконного проема без применения наличник (рис. 5).
3) Любой из наличников можно устанавливать без откоса. В случае, когда дверная или оконная ниша имеют широкую часть — более 20 см, то установка универсального откоса исключается, поскольку его ширины не хватит, чтобы закрыть поверхность. В этом случае, для отделки поверхности ниши используется фасадная панель, которая подгоняется в нужный размер. Закрепив панель на поверхности, с одного края панели делаются специальные пазы-пропилы с помощью болгарки с толщиной отрезного диска 2,5 мм. Далее за эти пропилы цепляется наличник, который с одной стороны имеет специальный выступ для надежной фиксации с панелью. Другой стороной наличник соединяется с панелью (рис. 2).
4) Наличник можно использовать не только как отделочный элемент оконных или дверных проемов, но и как декоративный элемент отделки. В этом случае, наличник выступает в роли декоративной планки, которую Вы можете применять в качестве дизайнерского элемента для отделки Вашего дома (рис. 3). Наличник как декоративную планку можно использовать горизонтально по периметру здания. Крепление наличника происходит с помощью начальной металлической планки или планки J-trim. Для этого сначала необходимо установить планку, а затем вставить в неё наличник, зацепив одним концом (где имеется специальное закругление) за выступающую часть планки, а другой конец наличника закрепить через соответствующие пазы. На углах здания наличники стыкуются друг с другом под углом 45° (делаются специальные разрезы). При этом в месте состыковки наличников установка наружных углов не требуется. Угол устанавливается до и после декоративной планки.
5) В отделке оконного проема сверху можно использовать два наличника сразу (рис. 4), а по бокам и снизу по одному. Это позволит более контрастно выразить окно на фоне стены. Наличники легко крепятся друг с другом с помощью шурупов через специальные пазы, при этом боковые отверстия верхнего наличника закрываются вырезанной под углом 45° заглушкой.
6) Универсальный откос может выполнять функцию не только доборной планки для отделки оконных и дверных проемов в сочетании с наличниками, но и использоваться как самостоятельный элемент. В данном случае речь идет о возможности применения откоса в качестве подоконника или отлива. Откос защитит поверхность от попадания влаги или инородных предметов (аналогично рис. 5).
7) Обращаем Ваше внимание на то, что во всех местах состыковки наличников и откосов между ними необходимо оставлять зазор для возможного линейного расширения, которое может возникнуть при температурных изменениях.
Пластиковые наличники и универсальный откос от компании «Альта-Профиль» — это уникальная разработка технологов компании. Благодаря своей легкости и разной цветовой гаммы, наличники находят всё большее применение в современной отделке зданий. Комбинируя и сочетая различные варианты использования наличников и откоса, Вы можете смело экспериментировать, воплощая свои творческие идеи и замыслы.

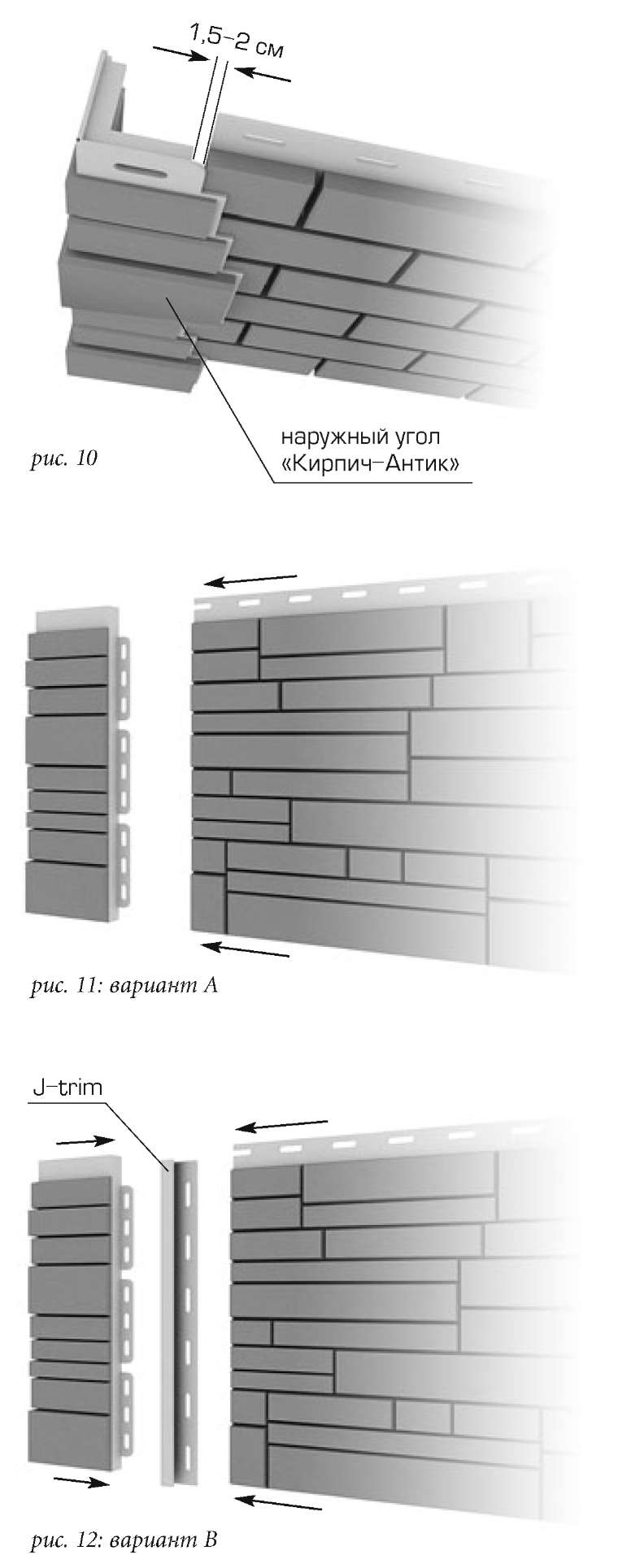

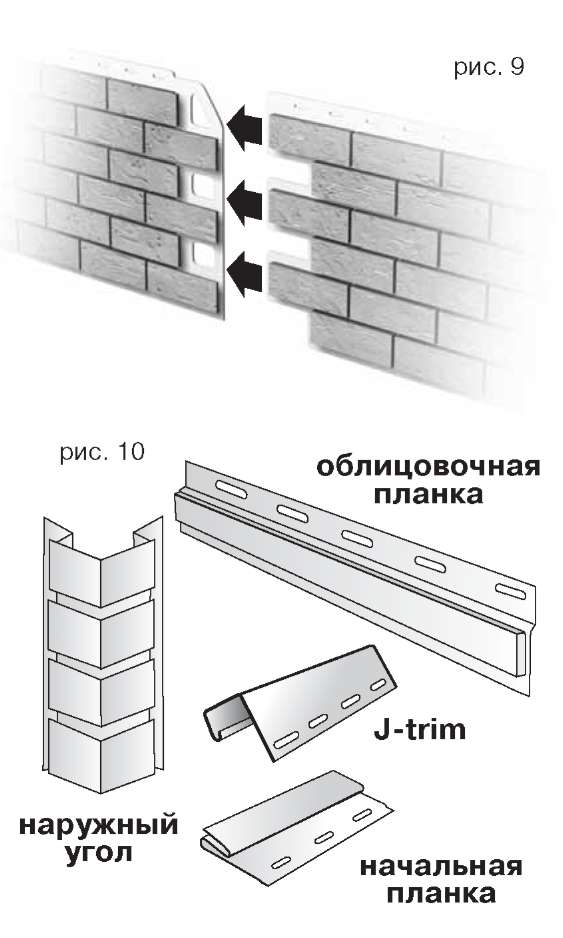

Общие правила монтажа такие же как и для винилового «сайдинга». При монтаже используются отделочные планки и наружные углы (рис. 10). Панели предназначены для монтажа только на вертикальные поверхности. Их нельзя монтировать на кровельные и напольные покрытия. При температуре ниже 5 градусов панели начинают сжиматься. Если монтаж происходит в холодное время года, то целесообразно сделать зазор 10 мм между панелями и отделочными планками.
При монтаже не следует давить на верхнюю часть панели вниз, т.к. это может привести к деформации элементов стартовой полосы.
Прежде чем приступить к монтажу на новой стене, Вы должны закончить монтаж на предыдущей. Всегда работайте слева направо.
На этом монтаж можно считать завершенным, остается только помыть облицованные стены раствором воды и стирального порошка. Пожалуйста, не забудьте утилизировать отрезки «сайдинга» и планок.
ЖЕЛАЕМ УДАЧИ!
Коллектив компании «Альта-Профиль».
