Кровельные системы
Оглавление|Следующая главаВсе больше коммерческих зданий возводится с использованием современных технологий, когда здание возводится за считанные месяцы. Стандартным решением для таких объектов стали сендвич-панели для стен и ПВХ мембраны для кровли. И если надежность сендвич-панели обеспечивается качеством ее изготовления, то кровля из ПВХ мембраны представляет собой целый комплекс компонентов, каждый из которых влияет на качество и долговечность кровельной системы. Поэтому компания ТехноНИКОЛЬ уделяет максимальное внимание комплексному предложению системы на основе полимерной мембраны «Logicroof». Такой подход позволяет исключить «слабое звено» в системе и гарантировать надежную работу.

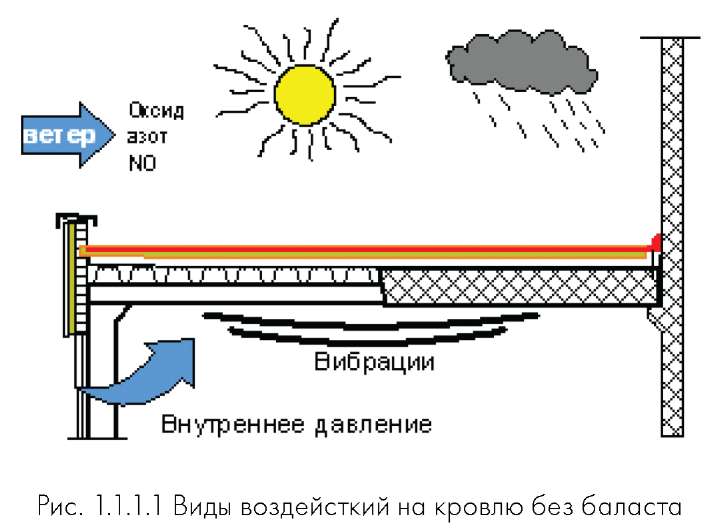

1.1.1.1 Определение нагрузок и воздействий, расчет количества крепежных элементов, осуществляется проектной организацией с учетом данных инженерно-гидрометеорологических и инженерно-экологических изысканий на площадке строите-льства в соответствии с действующим порядком.
1.1.1.2 Действующий СНиП 2.01.07-85 «Нагрузки и воздействия» не может учитывать все особенности применения полимерных мембран, поскольку издан в период, когда подобные материалы не применялись в России. Однако определяет общие принципы применения кровельных систем.
1.1.1.3 При расчете таких нагрузок следует принимать во внимание не только фактические размеры здания, но и расположение постройки относительно других зданий, тип местности, высоту над уровнем моря, близость к открытым пространствам - например побережье, наличие в здании больших проемов - ворота, окна.
1.1.1.4 Наличие рядом с кровлей более высокого здания увеличивает вероятность падения на кровлю различных предметов, тлеющих сигарет, осколков стекла. Все это может вызвать повреждение мембраны. Поэтому в таких случаях следует дополнительно защищать мембрану, например слоем балласта.

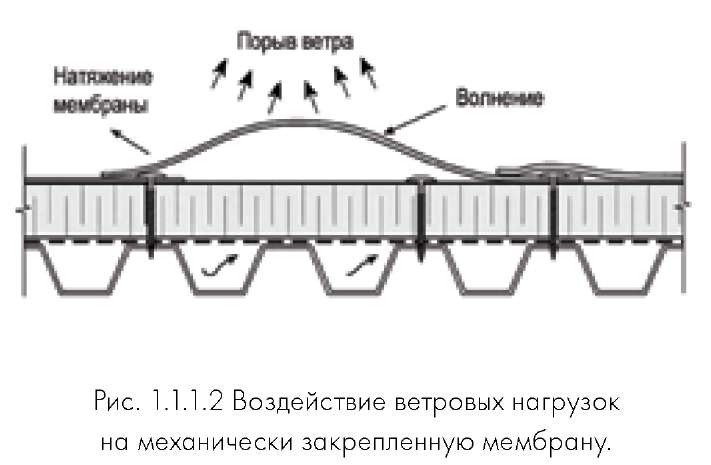

1.1.1.5 Наличие больших открытых проемов в здании позволяет ветру увеличивать внутреннее давление, которое через негерметичное основание - профлист или сборное основание, воздействует на кровельный ковер.

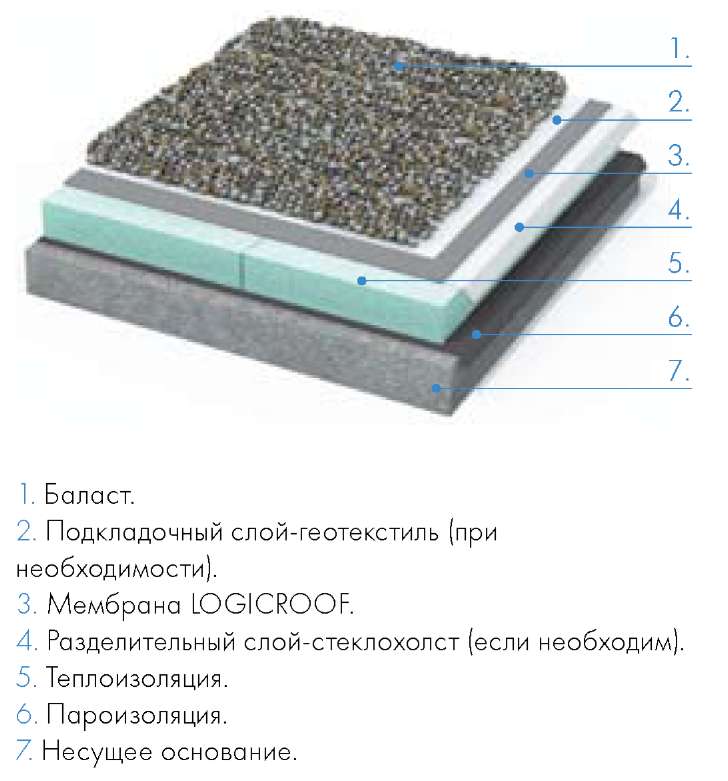

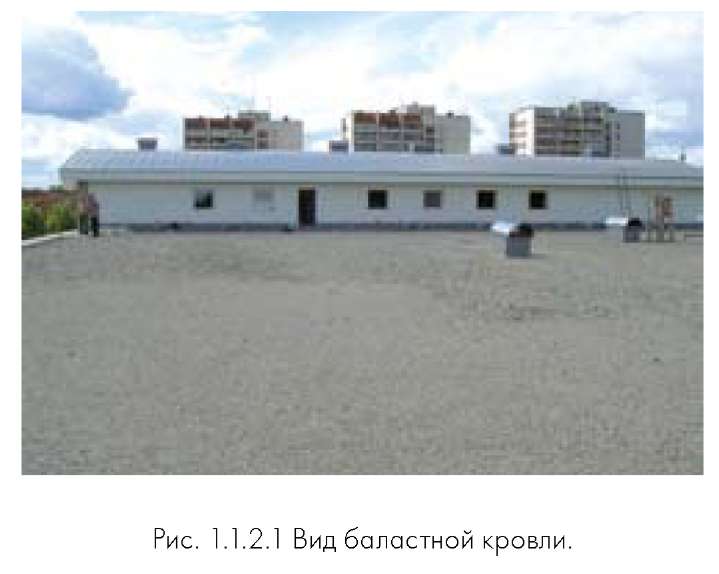

Балластная система укладки применяется при устройстве новых и реконструкции старых кровель, в том числе с дополнительным утеплением. По принципу балластной системы устраиваются неэксплуатируемые, эксплуатируемые, в том числе, "зеленые кровли". Достоинствами данной системы являются экономичность, уменьшенное количество швов за счет применения рулонов наибольшей ширины, укладка по любому основанию, выдерживающему вес мембраны и балласта, быстрота укладки, повышенная атмосферостойкость. К минусам такой системы можно отнести следующие особенности: низкая ремонтопригодность, ограничения по углу наклона кровли и повышенные требования к несущей способности основания. В зависимости от назначения, балластные кровли подразделяются на эксплуатируемые и неэксплуатируемые. Эксплуатируемые в свою очередь делятся на кровли с пешеходными нагрузками, транспортными нагрузками, а также "зеленые" кровли. По расположению утеплителя относительно гидроизоляции балластные кровли делятся на традиционные (гидроизоляция над утеплителем) и инверсионные (гидроизоляция под утеплителем). В данном разделе рассматриваются традиционные балластные кровли. Инверсионные рассматриваются в следующем разделе.
1.1.2.1 Балластная система укладки применяется для кровель с парапетами со всех сторон и уклоном несущего основания не более 3%.
1.1.2.2 В балластной системе укладки рекоменду-ется использовать ТПО-мембрану LOGICROOF P-SR (FP-SR*), либо ПВХ-мембрану LOGICROOF SR (V-SR*).
1.1.2.3 В балластной системе кровельный ковер удерживается весом балласта, укладываемого сверху. Дополнительно к балласту, в местах примыканий к парапетам, воронкам, трубам, вентиляционным шахтам и другим выступающим элементам мембрана крепится к основанию с помощью крепежных элементов с шагом не более 330 мм. Вокруг труб малого сечения должно устанавливаться не менее 4-х крепежных элементов.
1.1.2.4 Необходимый вес балласта, а также количество дополнительных крепежных элементов рассчитывается в зависимости от ветровых нагрузок, согласно СНиП 2.01.07-85* "Нагрузки и воздействия", но должен быть не менее значений, приведенных в таблице 1.1.3.1.
1.1.2.5 Нельзя допускать непосредственный контакт мембраны на основе ПВХ с битумосо-держащими материалами и материалами на основе полистирола. При укладке ПВХ-мембран на старое битумное покрытие или деревянный настил с пропитками выполняется разделительный слой из иглопробивного геотекстиля развесом от 350 г/м2. При укладке на утеплитель на основе полистирола выполняется разделительный слой из стеклохолста Nicoglass развесом 100 г/м2, нахлестка полотнищ не менее 50 мм.
1.1.2.6 При укладке мембраны непосредственно на шероховатое основание (цементно-песчаная стяжка, сборная стяжка, железобетонная плита, и т.д.) необходимо предусматривать подкладочный слой между мембраной и основанием из слоя иглопробивного геотекстиля развесом не менее 350 г/м2, нахлестка полотнищ не менее 50 мм.
1.1.2.7 В качестве балласта для неэксплуатируемых балластных кровель допускается использовать: гальку окатанную промытую, фракция 2040 мм; гранитный щебень, фракция 20-40 мм (с подкладочным слоем). Другие типы балласта необходимо согласовать в техническом отделе компании ТехноНИКОЛЬ.
1.1.2.8 В качестве подкладочного слоя под балласт из щебня необходимо укладывать слой термоскрепленного геотекстиля развесом не менее 180 г/м2, либо иглопробивного геотекстиля развесом не менее 350 г/ м2, нахлестка полотнищ не менее 50 мм.
1.1.2.9 В качестве балласта для эксплуатируемых кровель с пешеходными нагрузками применяется тротуарная плитка толщиной не менее 40 мм. 1.1.2.10 Плитка должна укладываться поверх кровельной мембраны на специальные подставки (см. рисунок 1.1.2.2) со скользящим слоем из ПЭ пленки, стабилизированной к ультрафиолету.

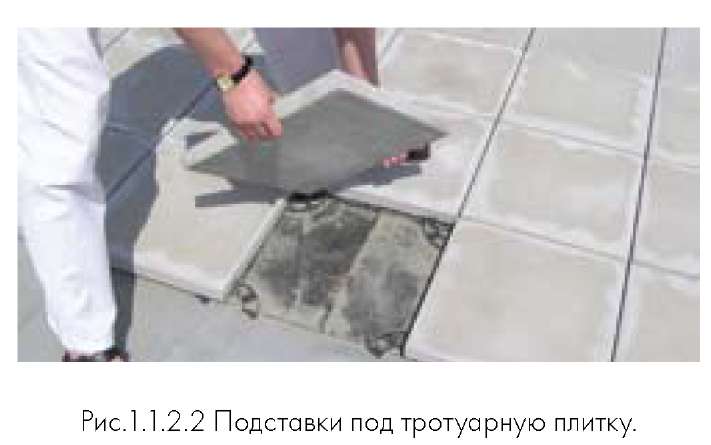

1.1.2.11 Плитка может укладываться на специальные регулируемые опоры для придания плитке нулевого уклона. В этом случае в качестве утеплителя рекомендуется применять экструдированный полистирол "Техноплекс". Между опорами и мембраной должен укладываться слой иглопробивного геотекстиля развесом 350 г/м2.
1.1.2.12. В "зеленой" кровле в качестве балласта применяется растительный грунт. "Зеленая" традиционная кровля требует наличия дренажного слоя между гидроизоляцией и грунтом. В качестве дренажного слоя рекомендуется применять профилированную мембрану "Плантер лайф", разработанную специально для "зеленых" кровель, покрытую сверху слоем термоскрепленного геотекстиля развесом от 180 г/м2, нахлесты которого обязательно свариваются горячим воздухом. Размер нахлестов - не менее 100 мм. Специальная противокорневая защита не требуется.
1.1.2.13 В эксплуатируемых кровлях в качестве утеплителя рекомендуется использовать экструдированный полистирол "Техноплекс", ввиду больших эксплуатационных нагрузок. Эксплуатируемые кровли рекомендуется выполнять по инверсионной системе.
1.1.2.14. Минимальный размер бокового нахлеста полотнищ мембраны в балластной системе составляет 80 мм. Минимальная ширина сварного шва составляет 30 мм.

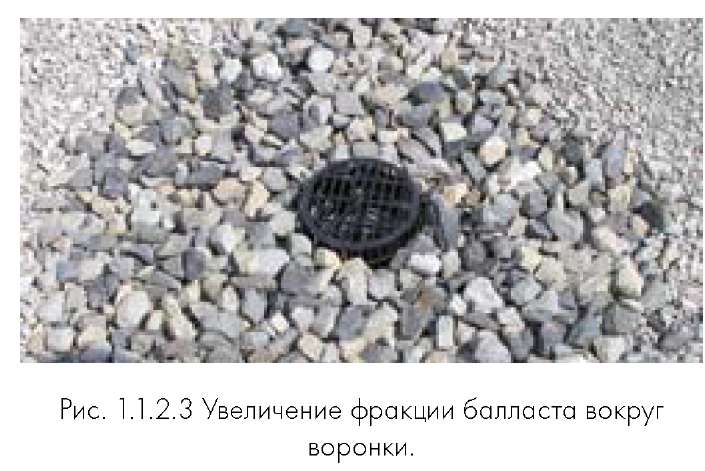

1.1.2.15 Вокруг воронок используется более крупная фракция балласта для улучшения фильтрационных свойств (см. рисунок 1.1.2.3).
1.1.2.16 Более подробное описание составных частей кровельных систем смотреть в разделах 2 и 3 данного руководства.

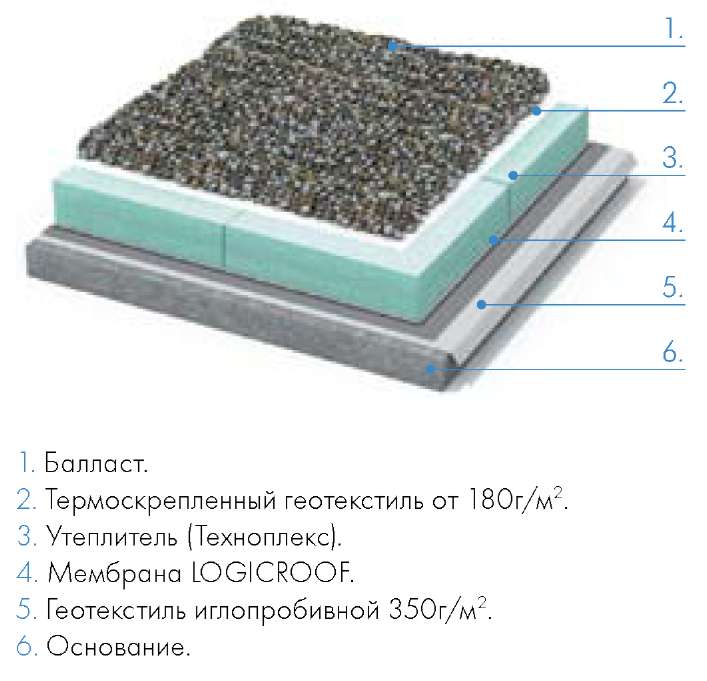

1.1.3 ИНВЕРСИОННАЯ СИСТЕМА УКЛАДКИ.
Инверсионная система представляет собой разновидность балластной системы и идеально подходит для эксплуатируемых кровель, по которым осуществляется регулярное движение или кровель устраиваемых в районах с суровыми климатиче-скими условиями. При этой системе укладки кровельная мембрана защищена от воздействий перепадов температуры и солнца, что еще более увеличивает срок службы кровли. На рисунке 1.1.3.1 приведены графики изменения температуры на поверхности кровли при разных кровельных системах. Данная система часто используется при дополнительном утеплении кровель. Достоинствами данной системы являются: большой выбор совместимых материалов основания, повышенная долговечность, превосходная атмосферостойкость -гидроизоляция работает при постоянной температуре (рис.1.1.3.1), простота модернизации кровельной системы при капитальном ремонте. Недостатком является то, что для инверсионной кровли затруднен поиск места протечки при ремонте кровли.
1.1.3.1 Инверсионная система укладки применяется для кровель с парапетами, уклон должен составлять не более 3%.
1.1.3.2 В инверсионной системе пароизоляция не применяется. Роль пароизоляции выполняет сама кровельная мембрана.
1.1.3.3 В инверсионной системе в качестве утеплителя применяется только экструзионный полистирол, рекомендуемая марка -"Техноплекс".
1.1.3.4 В инверсионной системе рекомендуется применять ТПО-мембрану LOGICROOF P-SR (FP-SR*) поскольку для ПВХ мембраны необходимо использовать прокладку из геотекстиля между ПВХ и полистиролом.
1.1.3.5 В инверсионной системе кровельный ковер удерживается весом утеплителя и балласта, укладываемых сверху. Дополнительно к балласту, в местах примыканий к парапетам, воронкам, трубам, вентиляционным шахтам и другим выступающим элементам мембрана дополнительно крепится к основанию с помощью крепежных элементов с шагом не более 330 мм. Вокруг труб малого сечения должно быть установлено не менее 4 крепежных элементов.

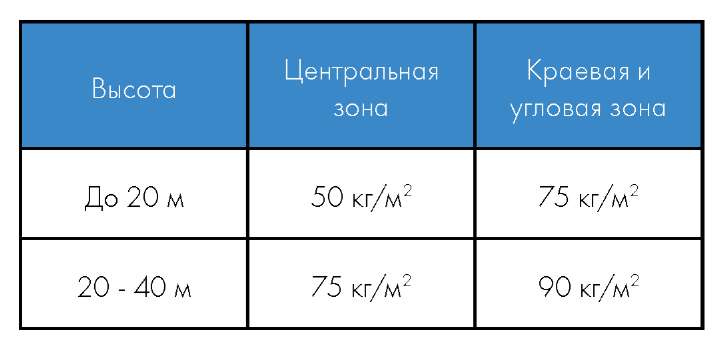

Таблица 1.1.3.1. Минимальный вес балласта при балластной (в том числе инверсионной) системе укладки.
1.1.3.6 Необходимый вес балласта, а также количество дополнительных крепежных элементов рассчитывается в зависимости от ветровых нагрузок, согласно СНиП 2.01.07-85* "Нагрузки и воздействия", но не менее приведенного в таблице 1.1.3.1.

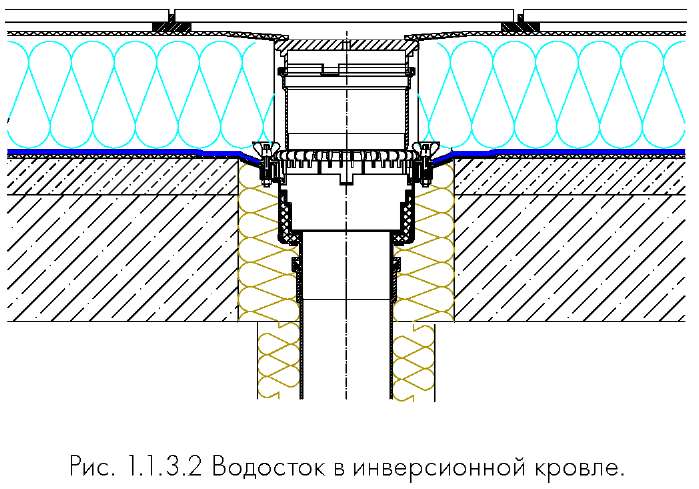

1.1.3.7 В ендове и около воронок увеличивают вес балласта, чтобы предотвратить всплывание утеплителя. Вокруг воронок применяется балласт более крупной фракции для улучшения фильтрационных свойств (см. рисунок 1.1.2.3)
. 1.1.3.8 При укладке мембраны непосредственно на шероховатое основание (цементно-песчаная стяжка, сборная стяжка, железобетонная плита, и т.д.) необходимо предусматривать подкладочный слой между мембраной и основанием из слоя иглопробивного геотекстиля развесом не менее 350 г/м2, ширина нахлестки полотнищ не менее 50 мм.
1.1.3.9 В качестве балласта для неэксплуатируемых инверсионных кровель допускается использовать:
• гальку окатанную промытую, фракция 20-40 мм;
• гранитный щебень, фракция 20-40 мм .
Другие типы балласта необходимо дополнительно согласовать в техническом отделе Корпорации ТехноНИКОЛЬ.

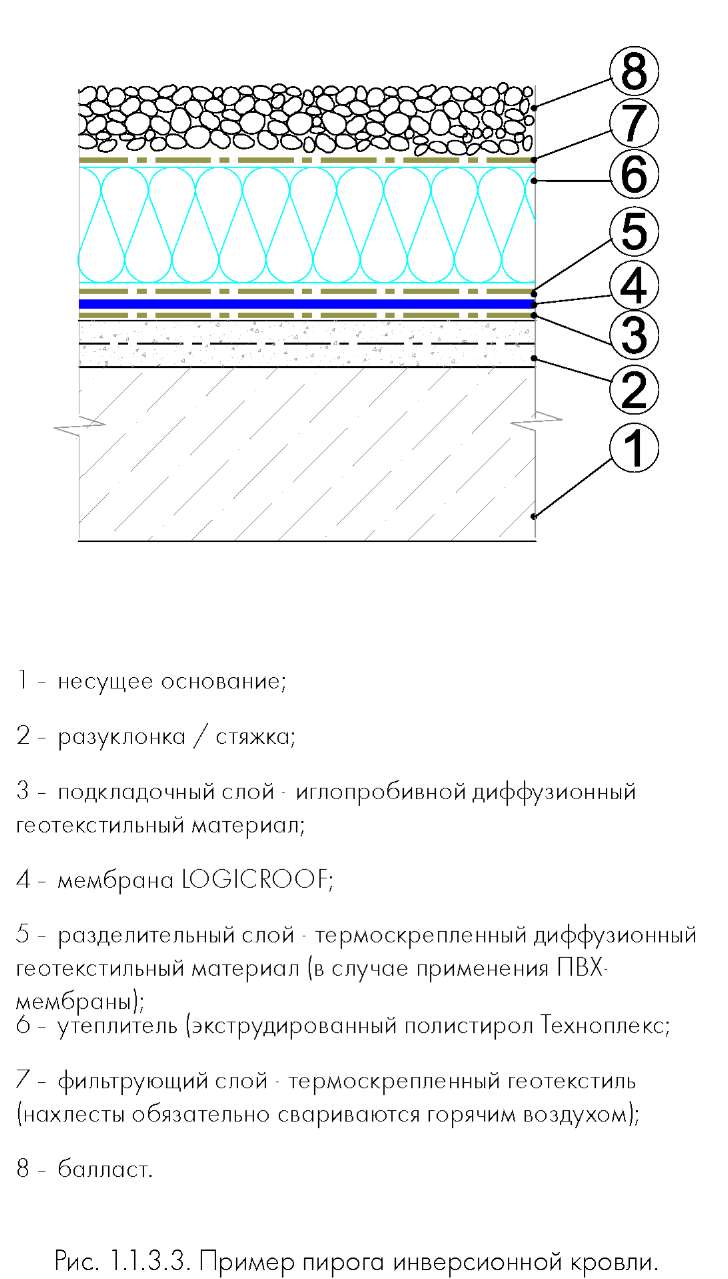

1.1.3.10 В качестве подкладочного слоя под любой балласт (поверх экструдированного полистирола) необходимо укладывать фильтрую-щий слой диффузионного полипропиленового геотекстильного материала (термоскрепленного геотекстиля) развесом не менее 180 г/м2. Нахлесты полотнищ геотекстиля должны быть не менее 100 мм и обязательно свариваться горячим воздухом. Этот слой служит для предотвращения попадания мелких частиц в стыки теплоизоляционных плит, где они могут вызвать повреждения самих плит при замерзании-оттаивании, а также попадания частиц под теплоизоляцию где они могут вызвать повреждение мембраны.
1.1.3.11 В качестве балласта для эксплуатируемых кровель с пешеходными нагрузками применяется тротуарная плитка толщиной не менее 40 мм.
1.1.3.12 Плитка должна укладываться поверх утеплителя на специальные подставки со скользящим слоем из ПЭ пленки, стабилизированной к ультрафиолету (см. рисунок 1.1.2.2).
1.1.3.13 Плитка может укладываться на специальные регулируемые опоры высота которых подбирается для придания плитке нулевого уклона.
1.1.3.14 В "зеленой" кровле в качестве балласта применяется растительный грунт. "Зеленая" инверсионная кровля требует наличия дренажного слоя между утеплителем и грунтом. В качестве дренажного слоя применяют профилированные мембраны "Плантер лайф", покрытые сверху слоем термоскрепленного геотекстиля развесом не менее 180 г/м2, нахлесты полотнищ которого обязательно свариваются при помощи горячего воздуха. нахлестка полотнищ не менее 100 мм.
Такая мембрана выполняет функции дренажа, обеспечивает дополнительную защиту от про-растания корней растений, а также сохраняет небольшое количество воды, необходимой для питания растений.
1.1.3.15 Сварка швов производится при помощи горячего воздуха. Минимальный размер нахлеста полотнищ мембраны составляет 80 мм. Минима-льный размер сварного шва - 30 мм.

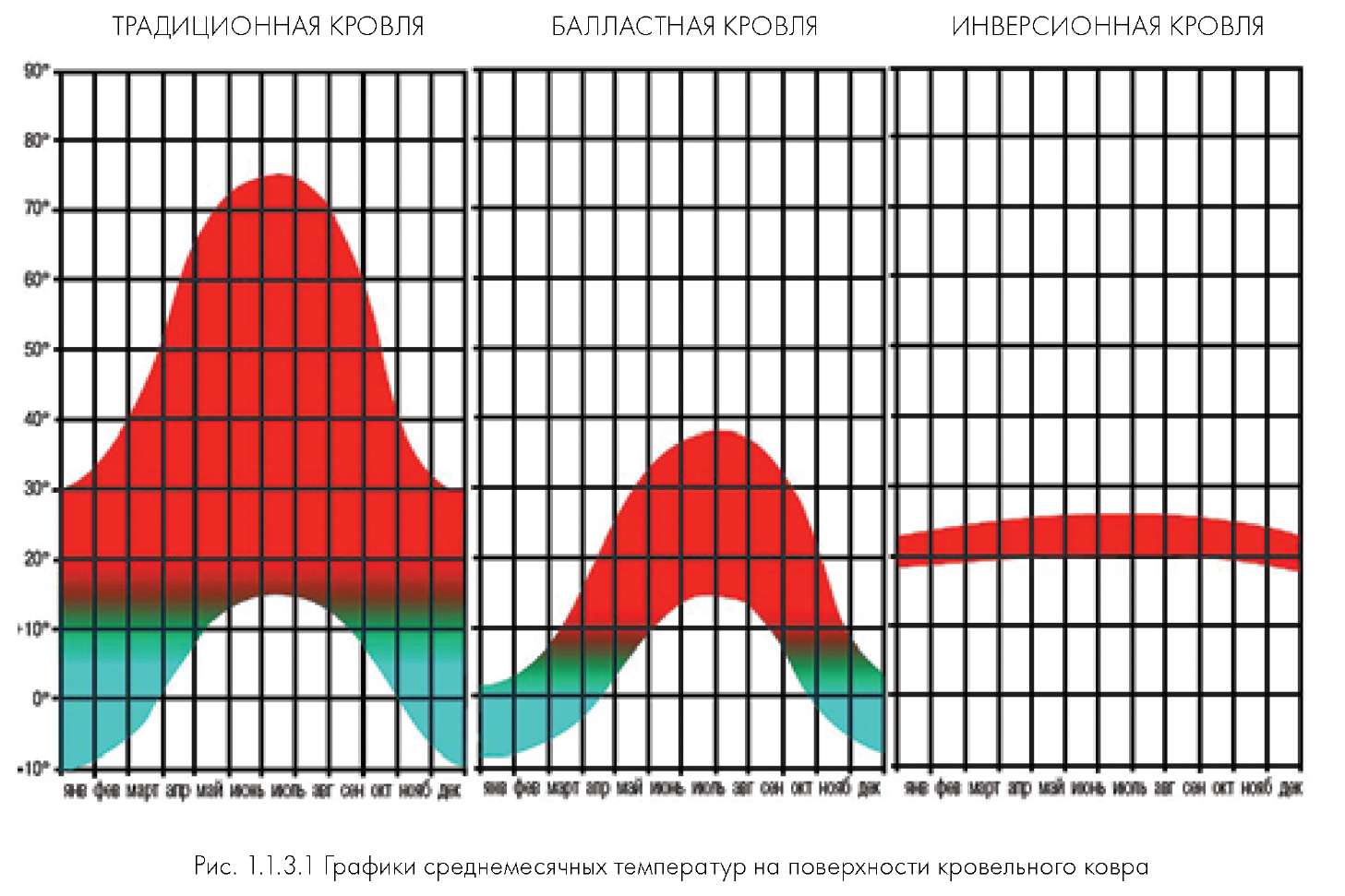

1.1.3.16 Особенность инверсионной системы состоит в том, что 90% воды отводится с поверхности утеплителя (XPS). Поэтому следует предусматривать два уровня отвода воды - с поверхности XPS и с поверхности гидроизоляции (см. рисунок 1.1.3.2).
1.1.3.17 Более подробное описание составных частей кровельных систем смотреть в разделах 2 и 3 настоящего руководства.

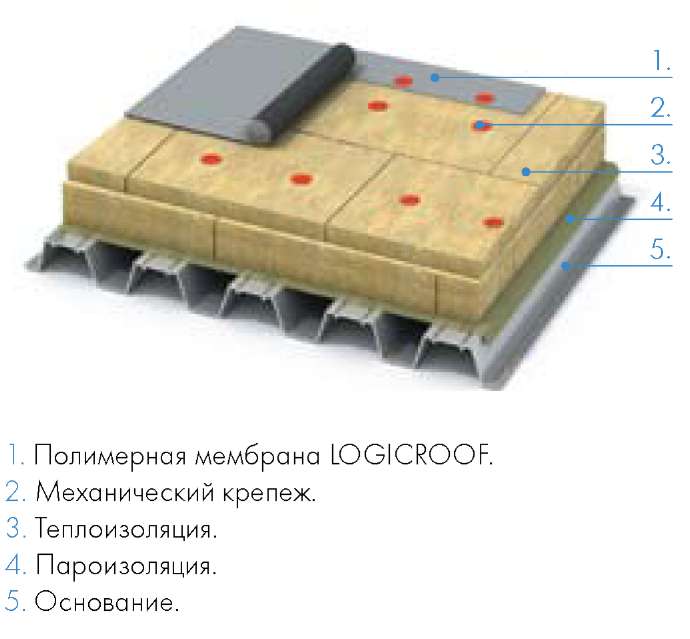

Система с механическим креплением (далее - МК) - наиболее широко применяется в коммерческих кровлях. Она представляет собой легкую конструкцию с механической фиксацией к основанию. Достоинствами такой системы являются: быстрота укладки, легкость, более широкие архитектурные возможности, связанные с возможностью применения мембран разного цвета и фактуры. Наиболее удобно укладку мембраны с механическим креплением производить в системе с несущим основанием из оцинкованного про-филированного листа.
1.1.4.1 Для устройства кровель с МК допускается применять ПВХ-мембраны, армированные полиэфирной сеткой (LOGICROOF RP (V-RP*), LOGICROOF R2P), либо ТПО-мембраны, армированные специальной комбинированной сеткой (LOGICROOF P-MV (FP-GR*).
При устройстве примыканий и изготовлении фасонных деталей применяют неармированные ПВХ- и ТПО-мембраны (LOGICROOF SR (V-SR*) и P-SR (FP-SR*) соответственно), подробнее см. раздел 3 и альбом узлов.
1.1.4.2 Основанием под укладку мембраны может являться гладкая поверхность цементно-песчаной стяжки, сборной стяжки из двух слоев плоского шифера, монолитной железобетонной плиты, сборных железобетонных плит с затертыми швами, либо утеплителя с прочностью на сжатие при 10% деформации не менее 60 кПа (ТехноРУФ В 60).
1.1.4.3 При укладке мембран на шероховатое основание (цементно-песчаная стяжка, сборная стяжка, поверхность железобетонных плит и т.д.), под мембраной предусматривается подкладочный слой из иглопробивного геотекстиля развесом не менее 350 г/ м2, нахлестка полотнищ не менее 50 мм. В механической системе крепления в качестве подкладочного слоя рекомендуется применение термоскрепленного геотекстиля развесом не менее 180 г/м2, устойчивого к сверлению.
1.1.4.4 Рекомендуется принимать минимальный уклон 1,5% для оптимального водоотвода с кровли.
1.1.4.5 Несущее основание кровли должно обеспечить требуемое сопротивление выдергиванию элементов крепежа кровельного покрытия. Расчет необходимого количества крепежа производится с учетом действующих ветровых нагрузок согласно СНиП 2.01.07-85* "Нагрузки и воздействия". Методика расчета крепежа приведена в разделе 2 настоящего руководства.

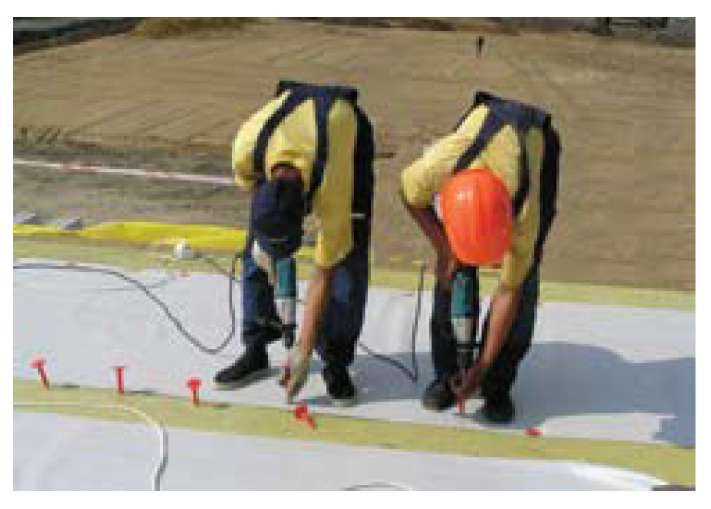

1.1.4.6 Механическое крепление производится при помощи телескопических, либо тарельчатых держателей в комплекте с анкерными элементами, подобранными в соответствии с типом несущего основания, см. раздел 2, 3.
1.1.4.7 Крепежные элементы устанавливаются в нахлесте кровельных полотнищ, чем обеспечива-ется герметичность покрытия.

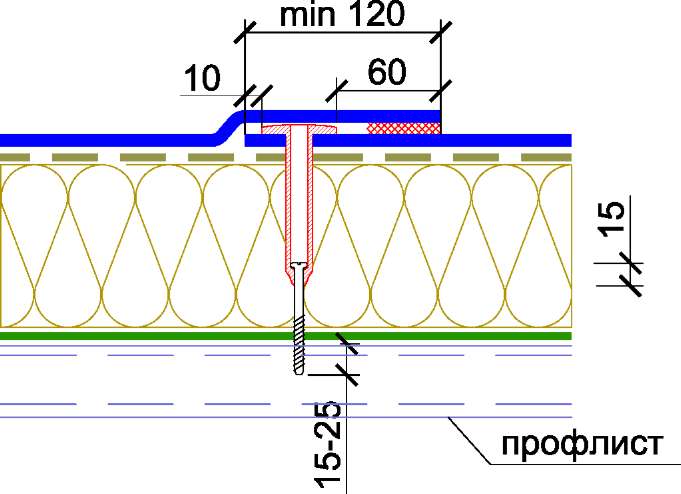

1.1.4.8 Мембрана укладывается с боковым нахлестом не менее 120 мм и торцевым не менее 120 мм для гарантированного перекрытия крепежных элементов. При использовании крепежа с диаметром шляпки более 50 мм величину нахлеста увеличивают.

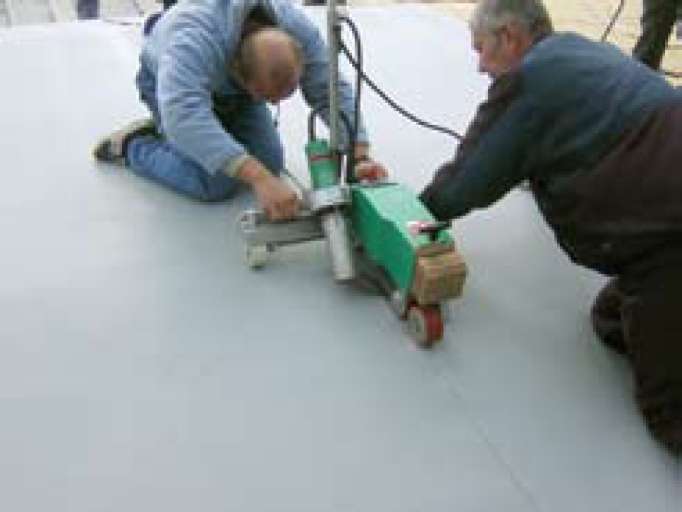

1.1.4.9 Сварка соседних полотнищ выполняется специальным оборудованием при помощи горячего воздуха. Ширина сварного шва должна составлять не менее 30 мм
1.1.4.10 Мембрана дополнительно крепится к основанию в местах примыкания к парапетам, трубам, фонарям и другим конструкциям.
1.1.4.11 В случае, когда основанием под укладку мембраны являются плиты утеплителя, утеплитель и мембрана крепятся независимо друг от друга.
1.1.4.12 Минимальное количество крепежа утеплителя составляет 2 элемента на плиту размером 1000x500 мм. В случае использования в качестве утеплителя экструдированного поли-стирола, плиты утеплителя рекомендуется крепить по всем четырем углам для предупреждения образования на кровле «линз» вызванных подня-тием углов плиты и как следствие - образование застойных зон.
1.1.4.13 Нельзя допускать непосредственный контакт мембраны на основе ПВХ (LOGICROOF RP, R2P, SR (V-RP, V-SR) с битумосодержащими материалами и материалами на основе полистирола.
При укладке ПВХ-мембран на старое битумное покрытие или деревянный настил с пропитками выполняется разделительный слой из иглопро-бивного геотекстиля развесом от 350 г/м2. При укладке на утеплитель на основе полистирола выполняется разделительный слой из стеклохолста Nicoglass развесом 100 г/м2, нахлестка полотнищ не менее 50 мм.
1.1.4.14 При необходимости разовых проходов для обслуживания кровли рекомендуется устройство пешеходных дорожек, состоящих из пешеходной дорожки LOGICROOF с нескользящим верхним слоем, которая приваривается к основной кровельной мембране. Под пешеходную дорожку рекомендуется укладывать жесткую подкладку для перераспределения нагрузок, что особенно актуально при использовании минераловатного утеплителя. Жесткую подкладку можно выполнять например, из OSB-3 фанеры. В местах выходов на кровлю, рекомендуется укладывать XPS, в качестве утеплителя.
1.1.4.15 Более подробное описание составных частей кровельной системы см. в разделах 2 и 3.

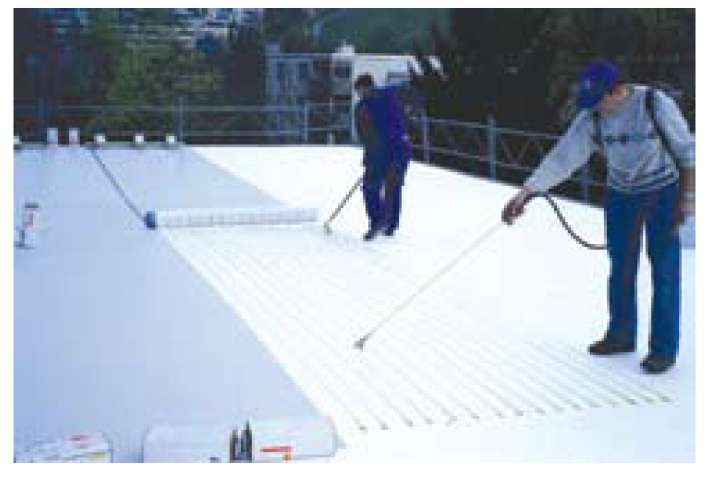

Клеевая система укладки является наиболее дорогой и наименее распространенной из всех систем. Это система имеет малый вес и подходит для крыш любой формы и уклона. Плюсами данной системы являются: возможность применения на крышах сложных конфигураций, высокое сопротивление отрывающему воздействию ветра и возможность ремонта кровель без снятия старого кровельного ковра на основе битумных материалов.

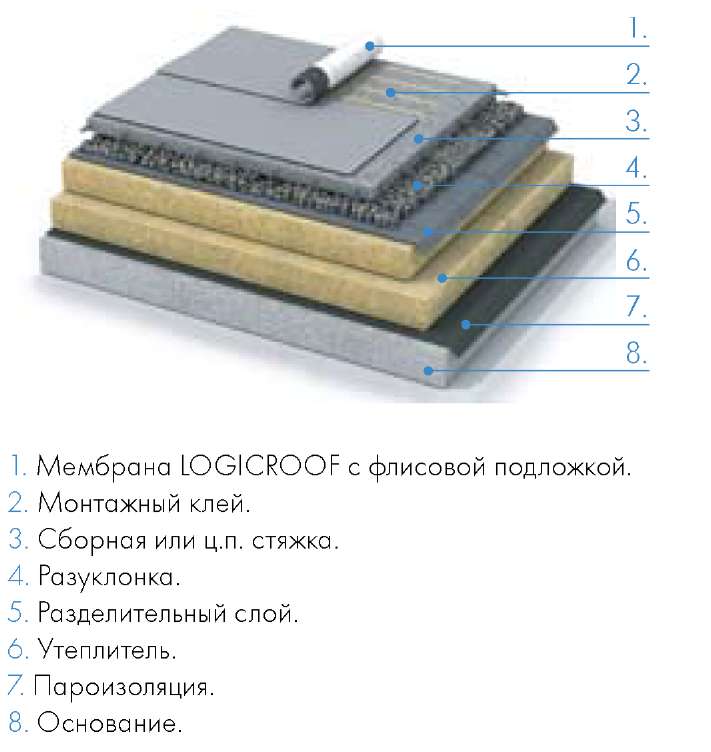

1.1.5.1 В клеевой системе применяются мембраны со специальной флисовой подложкой. Сбоку рулоны мембраны имеют поле без флиса для возможности сварки полотнищ при помощи горячего воздуха.
1.1.5.2 Мембрана приклеивается на основание с нахлестом смежных полотнищ (продольным и торцевым) не менее 80 мм. На основной плоскости кровли допускается полосовая приклейка мембраны с площадью приклейки не менее 30%. На вертикальных поверхностях и местах перехода на вертикаль мембрана приклеивается по всей плоскости.
1.1.5.3 Продольные и поперечные швы смежных полотнищ мембраны не проклеиваются монтажным клеем. Не допускается попадание клея в область будущего сварного шва! Швы свариваются специальным оборудованием при помощи горячего воздуха. Ширина сварного шва должна быть не менее 30 мм.

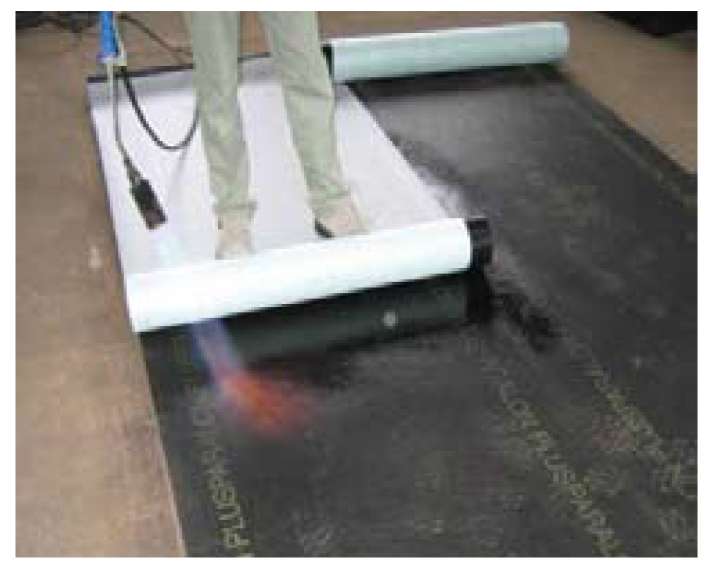

1.1.5.4 Клеевая система может применяться при ремонте старых кровель из битумных материалов. При этом в качестве монтажного клея выступает сам битумный материал, подплавляемый пламенем газовой горелки. Швы полотнищ свариваются горячим воздухом при помощи специального оборудования. В этом случае применяет материал LOGICROOF только на основе ТПО, с флисовой подложкой. Предварительно обязательно должны проводиться испытания клеющей способности битума.
1.1.5.5 Основание под укладку мембраны должно быть совместимо с применяемым монтажным клеем и обеспечивать необходимую прочность на отрыв.
1.1.5.6 Более подробное описание составных частей кровельной системы с механическим креплением см. в разделах 2 и 3 настоящего руководства.
